Цифровой блок подачи сварочной проволоки ПАТОН™ БПИ предназначен для работы в составе с внешним сварочным источником в режиме полуавтоматической сварки. При этом источник подает силовой сварочный ток, а блок подачи обеспечивает стабилизированную подачу сплошной или порошковой проволоки в сварочную ванну. Блок подачи имеет собственный инверторный источник для питания двигателя, клапана подачи защитного газа и схемы управления. Отличительной особенностью блоков подачи ПАТОН™ является очень мощный, качественный и герметичный металлический механизм подачи проволоки, а также наличие разъёма KZ-2 типа "ЕВРО", ставшего стандартом в мире, позволяющий пользователю в последующем менять горелки по своему усмотрению. В блок встроен клапан подачи защитного газа.

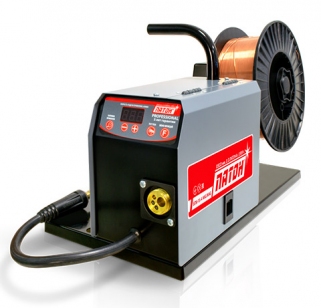

Блок подачи проволоки Патон БПИ-15-4-250P (4007064)
Описание
ОСОБЕННОСТИ:
Во время работы блока подачи, его внутренняя плата управления сама принимает сигналы с разъёма KZ-2 от кнопки на горелке и в нужный момент включает клапан подачи защитного газа, потом с заданной задержкой, подает сигнал на включение источника питания, после этого включает и стабилизирует скорость вращения двигателя подачи проволоки. После окончания процесса сварки всё выключается в обратном порядке с нужными задержками. Все установлено по умолчанию на оптимальные параметры. Блок наиболее оптимизирован для работы с источниками производства ПАТОН™ и потребует от пользователя минимум времени на адаптацию, так как ответные места для разъёмов и установки уже предусмотрены в конструкции.
КОМПЛЕКТАЦИЯ
- Блок подачи проволоки
- Фирменный гофрокороб ПАТОН™
- Горелка сварочная полуавтоматическая ABIMIG A255 LW
- Комплекты роликов для 4-х диаметров стальной проволоки и 2-х диаметров алюминиевой проволоки
- Штуцер для быстросъемного соединения газового шланга
- Инструкция по эксплуатации
Характеристики
Производитель
ПАТОН
ВИД инструмента и оборудования
Сварочные принадлежности
ОБОРУДОВАНИЕ и СТАНКИ
Блоки подачи проволоки
Напряжение (В)
220
Мощность
80 Вт
Цикл работы
315А-100%, 400А-70%
Тип сварки
ММА - Manual Metal Arc- ручная дуговая сварка штучными (покрытыми) электродами. Суть данного метода заключается в том, что к электроду и свариваемому изделию для образования и поддержания сварочной дуги от источников сварочного тока подводится постоянный или переменный сварочный ток. Дуга расплавляет металлический стержень электрода, его покрытие и основной металл. Расплавляющийся металлический стержень электрода в виде отдельных капель, покрытых шлаком, переходит в сварочную ванну. В сварочной ванне электродный металл смешивается с расплавленным металлом изделия (основным металлом), а расплавленный шлак всплывает на поверхность и далее удаляется механическим или химическим способами. Размеры сварочной ванны зависят от режима сварки и обычно находятся в пределах: глубина до 7 мм, ширина 8 ... 15 мм, длина 10 ... 30 мм. Глубина, на которую расплавляется основной металл, называется глубиной проплавления. Она зависит от режима сварки, силы сварочного тока, диаметра электрода, размера дуги и скорости сварки. Данный вид сварки (ММА) в основном используется для сварки стали. В природе также существуют штучные электроды по чугуну, нержавеющей стали и даже алюминию.
TIG - Tungsten Insert Gas- ручная дуговая сварка неплавящимся электродом в среде инертного защитного газа. Может осуществляться с ручной или автоматической подачей присадочной проволоки или без нее. Так как наиболее распространено применение в качестве защитного газа аргона, за этим методом закрепилось название «аргонно-дуговая сварка», или АДС. Метод TIG на постоянном токе (TIG-DC) применяют для сталей, метод TIG на переменном токе (TIG-AC) - для алюминиевых сплавов. Однако стоит заметить, что при сварке методом TIG в качестве защитного газа могут использоваться также гелий, азот или различные газовые смести. Этим способом можно соединять вручную, полуавтоматически или автоматически в различных пространственных положениях различные виды металлов и сплавы толщиной от одного до десятков миллиметров. При сварке в зону дуги через сопло непрерывно подается защитный газ. Теплотой дуги расплавляется основной металл и при сварке неплавящимся электродом электрод не расплавляется, а его расход вызван испарением металла или частичным оплавлением при повышенном сварочном токе. Образование шва происходит за счет расплавления кромок основного металла или дополнительно вводимого присадочного металла при сварке алюминия.
MIG/MAG - полуавтоматическая сварка электродной проволокой в среде защитного газа - инертного (аргона) или активного (углекислого газа). Применяется для сварки сталей (в том числе нержавеющих) и алюминиевых сплавов. В принципе суть сварки остается та же, что и при TIG, но вместо неплавящегося электрода применяется автоматически подающаяся по сварочному рукаву специальная проволока и сварочная дуга зажигается от проволоки. MIG/MAG - Metal Inert / Active Gas - дуговая сварка плавящимся металлическим электродом (проволокой) в среде инертного/активного газа с автоматической подачей присадочной проволоки. Это полуавтоматическая сварка в среде защитного газа - наиболее универсальный и распространенный в промышленности метод сварки. Применение термина «полуавтоматическая» не вполне корректно, поскольку речь идет об автоматизации только подачи присадочной проволоки, а сам метод MIG/MAG с успехом применяется при автоматизированной и роботизированной сварке. Словосочетание «в углекислом газе», к которому привыкли многие специалисты, умышленно упущено, так как при этом методе все чаще используются многокомпонентные газовые смеси, в состав которых помимо углекислого газа могут входить аргон, кислород, гелий, азот и другие газы. В зависимости от свариваемого металла и его толщины в качестве защитных газов используют инертные, активные газы или их смеси.
CUT - ручная плазменная резка/
MAG, MIG
Максимальный сварочный ток (А)
315, 400
Толщина проволоки (мм)
0,6, 1,6
Использование
профессиональное
Вес
15 кг
Страна производитель
Украина
