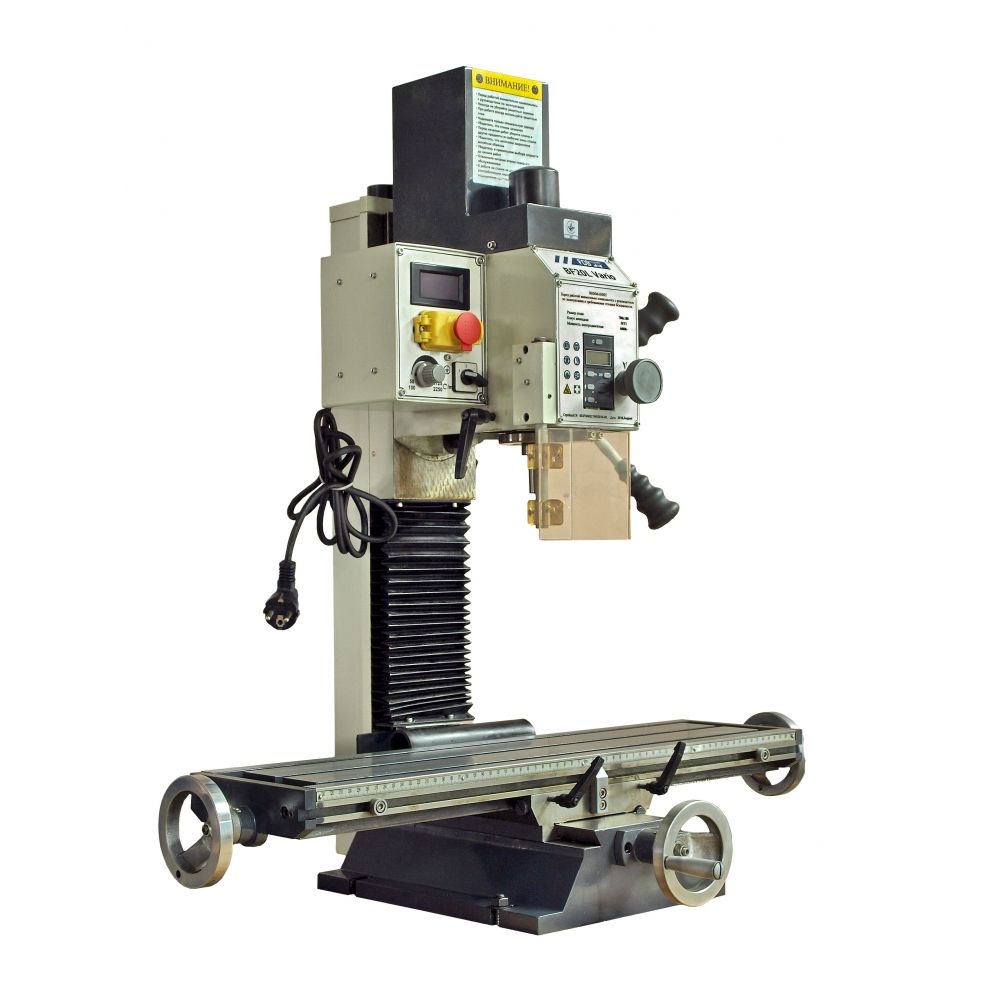

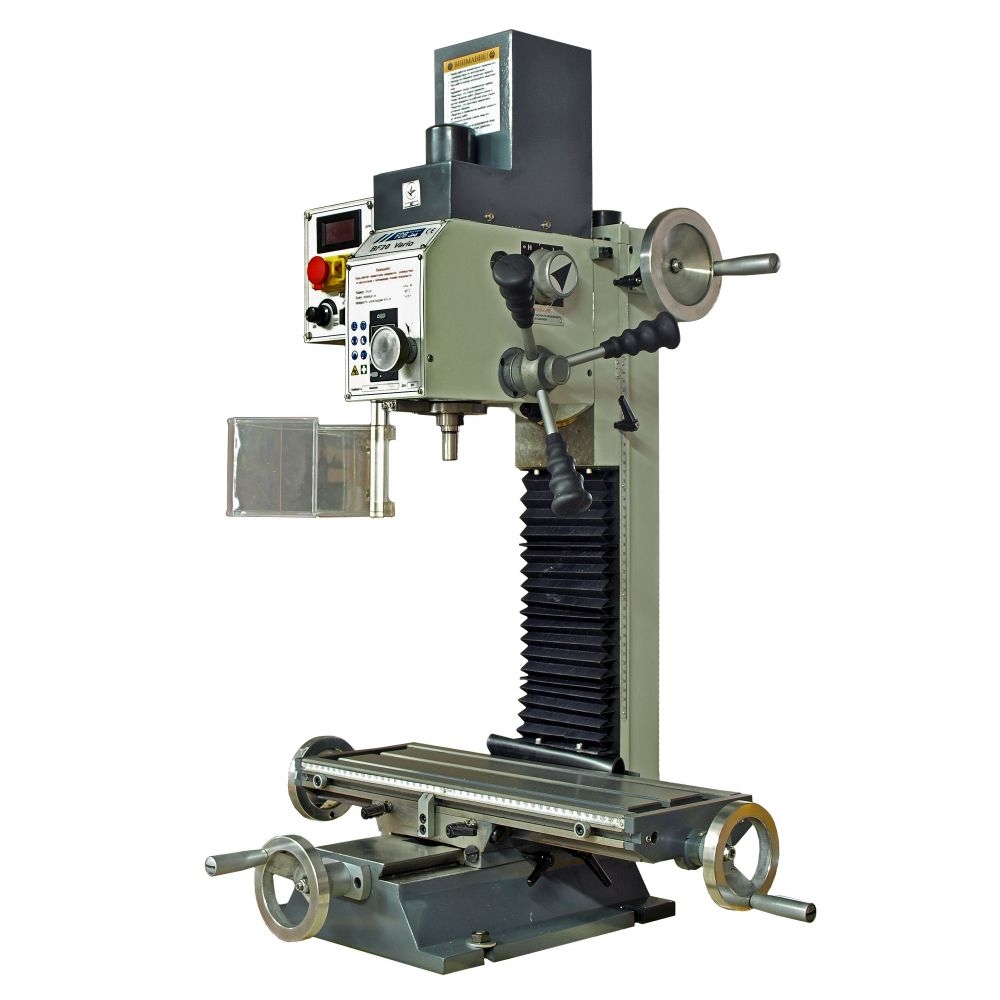

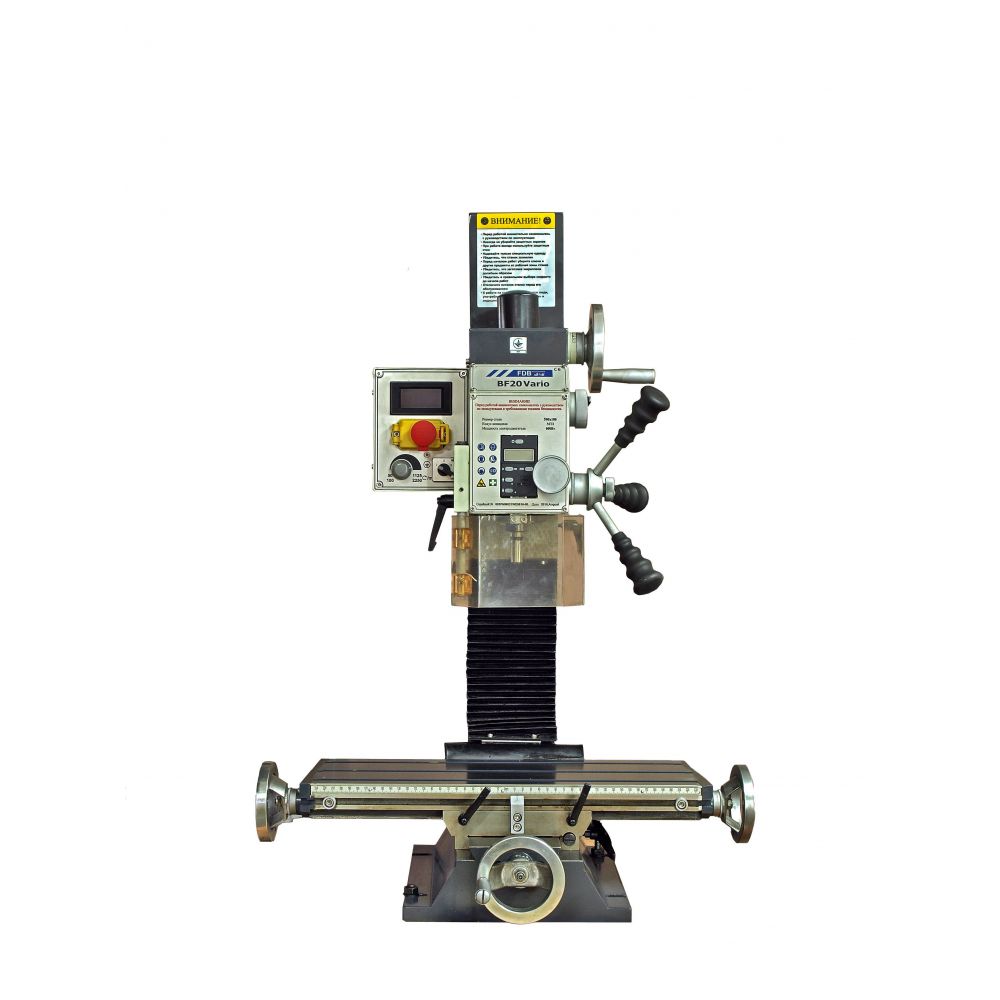

Сверлильно-фрезерный станок FDB Maschinen BF20 Vario (827079)
Описание
Сверлильно-фрезерный станок FDB Maschinen BF20 Vario предназначен для выполнения сверлильных, фрезерных, резьбонарезных работ с заготовками из черных и цветных металлов и их сплавов в условиях штучного производства. Благодаря совмещению операций сверления и фрезерования, сокращаются затраты на приобретение доп. станков, а также экономятся производственные площади. Оборудование характеризуется высокой надежностью, легкостью освоения и эксплуатации, простотой обслуживания. Станок предназначен для эксплуатации в условиях штучного производства на предприятиях с невысокой нагрузкой, в инструментальных цехах, ремонтных мастерских и т.д.
- Удобная панель управления;
- Правое-левое вращение шпинделя;
- Защищенная кожухом направляющая фрезерной головки;
- Короткая кинематическая цепь;
- Надежный электродвигатель 220 В;
- Тонкая подача при фрезеровании;
- Подача рукояткой при сверлении;
- Регулируемый упор перемещения стола
| Тип электродвигателя привода шпинделя | постоянного тока |
| Максимальный диаметр сверления (сталь), мм | 20 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 63 |
| Максимальный диаметр вертикального фрезерования, мм | 20 |
| Количество ступеней | 2 |
| Регулировка оборотов | бесступенчатое регулирование |
| Способ изменения скорости вращения шпинделя | Вариатор |
| Резьба зажимной тяги шпинделя | М 12 |
| Перемещение пиноли, мм | 50 |
| Максимальное расстояние от центра шпинделя до колоны, мм | 185 |
| Максимальное расстояние от шпинделя до стола, мм | 330 |
| Перемещение шпиндельной головы (Z), мм | 270 |
| Подъем/опускание | ручное |
| Продольное перемещение стола (Х), мм | 280 |
| Поперечное перемещение стола (Y), мм | 175 |
| Размер Т-образных пазов, мм | 12 |
| Количество пазов, шт | 3 |
| Расстояние между пазами, мм | 63 |
| УЦИ (устройство цифровой индикации) | опционально |
| СОЖ (система подачи охлаждающей жидкости) | опционально |
Характеристики
Производитель
FDB Maschinen
ВИД инструмента и оборудования
Металлообрабатывающие станки
ОБОРУДОВАНИЕ и СТАНКИ
Сверлильные станки, Фрезерные станки
Применение
СВЕРЛЕНИЕ, ФРЕЗЕРОВАНИЕ
Назначение
нарезание резьбы, обработка деталей, обработка заготовок
Обработка материала
металл, сплавы, цветные металлы
Напряжение (В)
220
Мощность
750 Вт
Число оборотов, об/мин.
50, 2250
Диаметр фрезы (мм)
20, 63
Конус шпинделя
МК2/М10
Макс. толщина заготовки, мм
185
Макс.диаметр сверления в металле (мм)
20
Использование
профессиональное
Угол наклона, °
± 90°
Особенности
Точная подача пиноли, Бесступенчатый контроль скорости, Правое/левое вращение шпинделя, Регулировка глубины сверления, Регулировка оборотов
Размер рабочего стола (мм)
500х180
Размер
740х550х920 мм
Вес
103 кг
Страна производитель
Германия, Китай
