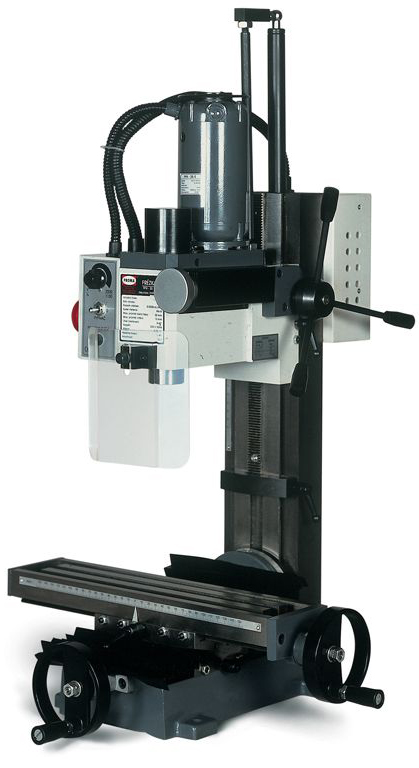

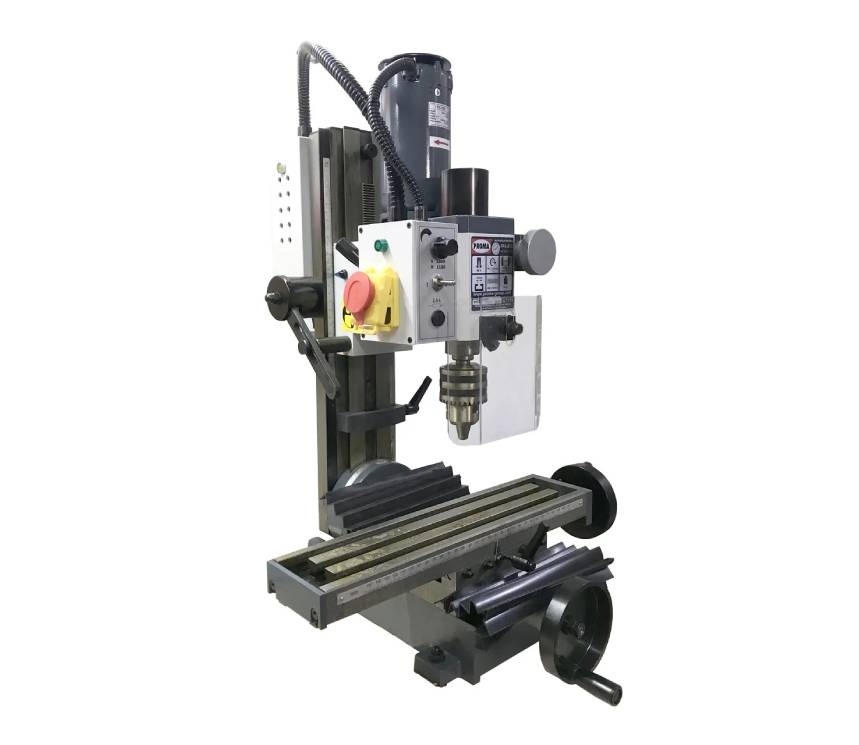

Фрезерный станок по металлу PROMA FPX-25E (25951000)
Настольно-фрезерный станок PROMA FX-25E предназначен для широкого круга стандартных и точных фрезерных операций. Широкий диапазон частоты вращения шпинделя позволяет использовать станок для сверлильных и расточных операций. Плавная подача фрезерного шпинделя вместе с непрерывным контролем скорости обеспечивает качественную и эффективную обработку металла даже на этом небольшом фрезерном станке. Устойчивый сверлильно-фрезерный станок для очень точной, быстрой и безопасной работы. Жесткая конструкция фрезерного станка обеспечивает достаточное качество обработки стальных материалов, чугуна, цветных металлов и других материалов практически на всех режимах обработки металлов. Движение стола контролируется маховиками с помощью винтов с гайками. Плавная регулировка оборотов.
Основные узлы и детали оборудования настольно-фрезерного станка PROMA FPX-25E
1. Электродвигатель главного привода.
2. Потенциометр.
3. Выключатель электродвигателя.
4. Аварийный выключатель.
5. Крышка предохранителя.
6. Защитный экран.
7. Стол.
8. Зажим поперечного перемещения стола.
9. Маховик продольной подачи стола.

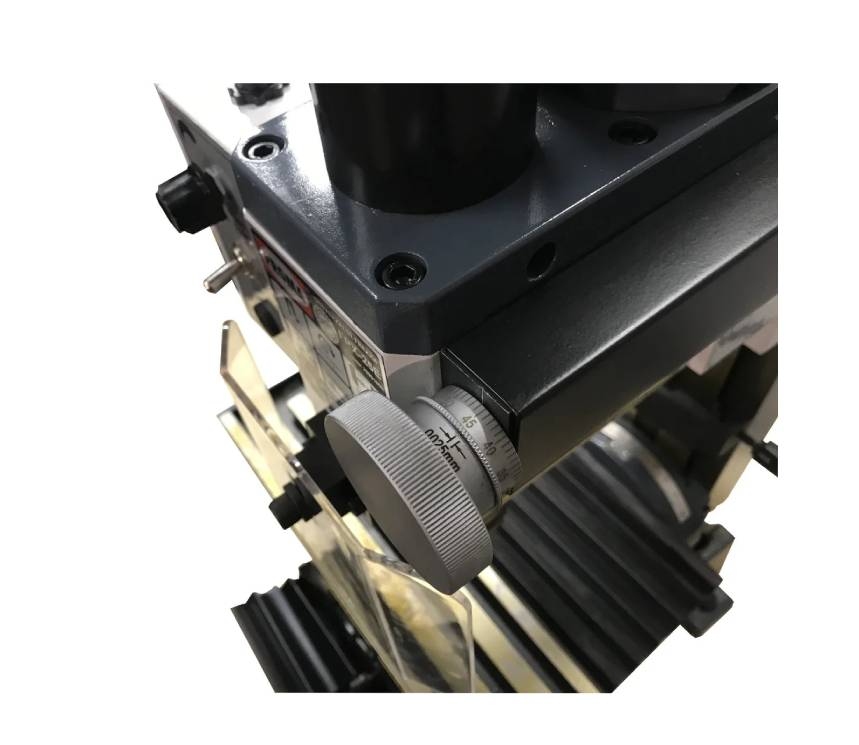

10. Маховичок микроподачи шпинделя.
11. Шкаф электрооборудования.
12. Ручка вертикального перемещения фрезерной головки.
13. Шпиндель.
14. Зажим ограничителя вертикального перемещения фрезерной головки.
15. Стойка станка.
16. Маховик поперечной подачи стола.
17. Основание.
|
ЧИСЛО СКОРОСТЕЙ
|
2 ст.
|
|---|---|
|
ПОСТОЯННОЕ РЕГУЛИРОВАНИЕ ОБОРОТОВ ВРАЩЕНИЯ
|
так
|
|
УГОЛ НАКЛОНА ГОЛОВКИ
|
+/- 45 град.
|
|
РАЗМЕР СТОЛА (A X B)
|
400 x 90 мм
|
|
РАЗМЕР ОСНОВЫ (A X B)
|
210 x 315 мм
|
|
ОБЩАЯ ВЫСОТА (V)
|
880 мм
|
|
КОНУС ШПИНДЕЛЯ
|
III Мк
|
|
ПОПЕРЕЧНЫЙ ХОД СТОЛА
|
100 мм
|
|
ПРОДОЛЬНЫЙ ХОД СТОЛА
|
228 мм
|
|
ХОД ШПИНДЕЛЯ
|
215 мм
|
|
ВЫЛЕТ ШПИНДЕЛЯ (X)
|
160 мм
|
|
МАКС. РАССТОЯНИЕ МЕЖДУ ШПИНДЕЛЕМ И СТОЛОМ
|
330 мм
|
|
МАКС. ДИАМЕТР СВЕРЛЕНИЯ
|
16 мм
|
|
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ
|
так
|
|
ТОЧНАЯ ПОДАЧА ШПИНДЕЛЯ
|
да
|
|
АВТОМАТИЧЕСКАЯ ПОДАЧА ШПИНДЕЛЯ
|
нет
|
|
Т-ПОДОБНЫЙ ПАЗ
|
12 мм
|
|
ОДНО ДЕЛЕНИЕ НОНИУСА ПРОДОЛЬНОГО ХОДА СТОЛА
|
0,02 мм
|
|
ОДНО ДЕЛЕНИЕ НОНИУСА ПОПЕРЕЧНОГО ХОДА СТОЛА
|
0,02 мм
|
|
ОДНО ДЕЛЕНИЕ НОНИУСА ТОЧНОЙ ПОДАЧИ ШПИНДЕЛЯ
|
0,05 мм
|
