Техническое описание:

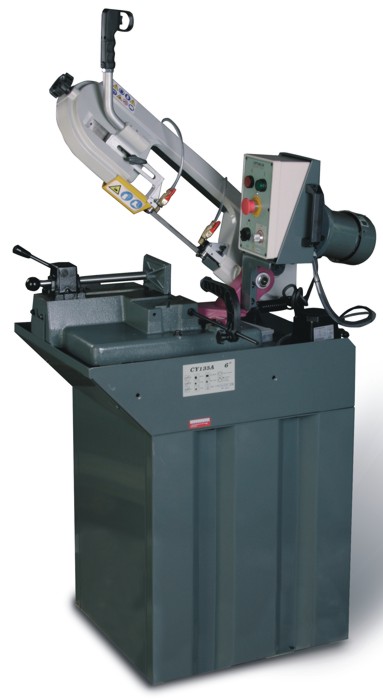

- Ленточная пила по металлу OPTIsaw S 150G Vario изготовлена с бесступенчатым регулированием скорости резания заготовки.
- OPTIsaw S 150G Vario имеет жесткую литую раму и основание.
- Пила OPTIsaw S 150G Vario имеет три роликовые опоры пильного полотна, обеспечивающих точность пиления заготовки.
- Поворотная на угол 60° пильная рама, расширяет возможности резания металлической заготовки под углом.
- OPTIsaw S 150G Vario — это самая маленькая модель ленточных пил по металлу Оптимум, где имеется подача СОЖ в зону резания заготовки.
- Быстро-зажимные тиски, установленные на ленточной пиле, экономят время на смену заготовки.
- Подставка к ленточной пиле по металлу включена в стандартный комплект поставки пилы.
Комплект поставки:
- Биметаллическое пильное полотно.
- Подставка под станок.
- Упор для заготовки.
- Руководство по эксплуатации на русском языке.
- Активное охлаждение зоны резания с помощью подачи СОЖ помогает избежать перегрева инструмента и заготовки и очищает зону резания от стружки. Эмульсия СОЖ обычно используется при резке сталей, резка чугуна чаще всего идет без ее применения (всухую). Наиболее эффективно применение СОЖ при резке конструкционных, инструментальных и легированных сталей, титановых и никелевых сплавов.
- Скорость резания и подача
Скорость резания зависит от твердости, типа и поперечного сечения заготовки. Чем выше прочность материала заготовки, тем более низкая скорость резания должна быть выбрана. Заготовки с меньшей площадью поперечного сечения могут отрезаться с большей скоростью, чем заготовки с большим сечением. Трубы и профили отрезаются с низкой скоростью резания, при этом очень важное значение имеет постоянство подачи. При возникновении вибраций измените скорость резания на минимально возможную величину в большую или меньшую сторону. По мере притупления инструмента подачу увеличивают.
| Марка стали | Скорость резания, м/мин (М42) |
| Конструкционная / автоматная | 80 — 90 |
| Упрочняемая | 45 — 75 |
| Нелегированная инструментальная / подшипниковая | 40 — 60 |
| Легированная инструментальная / быстрорежущая | 30 — 40 |
| Нержавеющая | 20 — 35 |
| Жаропрочная | 15 — 25 |
Таблица определения правильности режима резания в зависимости от типа образуемой стружки |
|
 |
Мелкая или порошкообразная стружка — повысьте величину подачи |
 |
Свободно скручивающаяся стружка — скорость резания установлена правильно |
 |
Толстая, тяжелая или голубая стружка — слишком высокая скорость резания |
- Шаг зубьев
Пилы с переменным шагом зубьев 1,5/2, 2/3, 3/4, 4/5, 4/6, 5/6 и углом реза 10° наиболее хороши при резе сплошных заготовок из качественных высоколегированных сталей, дающих длинную стружку. При резке подобных заготовок именно эти пилы дают самый чистый и качественный срез.
При резке труб с толщиной стенки до 8 мм наилучшие результаты дают пилы с углом реза 0°.
| Рекомендуемый шаг зубьев для реза сплошных заготовок | |||
| Постоянный шаг зубьев | Переменный шаг зубьев | ||
| Поперечный размер заготовки, мм | Шаг зубьев, Z | Поперечный размер заготовки, мм | Шаг зубьев, Z |
| до 10 | 14 | до 25 | 10 / 14 |
| 10 — 30 | 10 | 15 — 40 | 8 / 12 |
| 30 — 50 | 8 | 25 — 50 | 6 / 10 |
| 50 — 80 | 6 | 35 — 70 | 5 / 8 |
| 80 — 120 | 4 | 40 — 90 | 5 / 6 |
| 120 — 200 | 3 | 50 — 120 | 4 / 6 |
| 200 — 400 | 2 | 80 — 180 | 3 / 4 |
| 300 — 700 | 1,25 | 130 — 350 | 2 / 3 |
| свыше 600 | 0,75 | 220 — 600 | 1,5 / 2 |
| Рекомендуемый шаг зубьев для реза труб | |||||||||||
| Толщина стенки, мм |
Диаметр трубы, мм Шаг зубьев, Z |
||||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 500 | ||
| 2 | 14 | 10 / 14 | 10 / 14 | 10 / 14 | 10 / 14 | 8 / 12 | 8 / 12 | 8 / 12 | 8 / 12 | 5 / 8 | |
| 3 | 14 | 10 / 14 | 10 / 14 | 8 / 12 | 8 / 12 | 8 / 12 | 8 / 12 | 6 / 10 | 6 / 10 | 5 / 8 | |
| 4 | 10 / 14 | 10 / 14 | 8 / 12 | 8 / 12 | 8 / 12 | 6 / 10 | 6 / 10 | 5 / 8 | 5 / 8 | 4 / 6 | |
| 5 | 10 / 14 | 10 / 14 | 8 / 12 | 8 / 12 | 6 / 10 | 6 / 10 | 5 / 8 | 4 / 6 | 4 / 6 | 4 / 6 | |
| 6 | 10 / 14 | 8 / 12 | 8 / 12 | 6 / 10 | 6 / 10 | 5 / 8 | 5 / 8 | 4 / 6 | 4 / 6 | 4 / 6 | |
| 8 | 10 / 14 | 8 / 12 | 8 / 12 | 6 / 10 | 5 / 8 | 5 / 8 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | |
| 10 | — | 8 / 12 | 6 / 10 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 5 | |
| 12 | — | 8 / 12 | 6 / 10 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 5 | |
| 15 | — | 8 / 12 | 6 / 10 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 5 | 4 / 5 | 4 / 5 | |
| 20 | — | — | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 6 | 4 / 5 | 4 / 5 | 4 / 5 | 3 / 4 | |
| 30 | — | — | — | 4 / 6 | 4 / 6 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 2 / 3 | |
| 50 | — | — | — | — | — | — | 4 / 5 | 3 / 4 | 2 / 3 | 2 / 3 | |
- Ширина пильного полотна
Рекомендуется использовать пилы максимально возможной ширины. Чем шире пила, тем стабильней работа с большими значениями подачи. При резе по кривой ширина пилы выступает как ограничивающий фактор минимального радиуса реза.
| Радиус, мм | 3 | 8 | 15 | 30 | 38 | 65 | 100 | 140 |
| Ширина пилы, мм | 3 | 5 | 6 | 8 | 10 | 13 | 16 | 20 |
