Техническое описание:

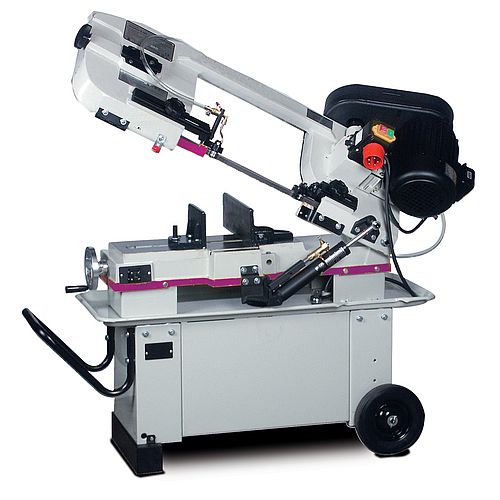

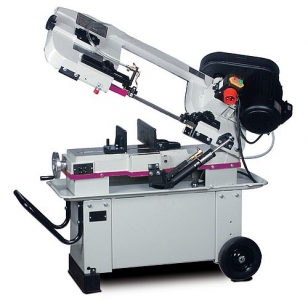

Конструкция станины и пильной рамы ленточной пилы по металлу OPTIsaw S 181 выполнена из точного литья с ребрами жесткости, с соблюдением всех технологических процессов, основным из которых является «старение».

Не смотря на, относительно, не большие размеры данной модели ленточной пилы по металлу, на ней установлен бак СОЖ с центробежным насосом, подающим охлаждающую жидкость по гибким шлангам в зону резания металлической заготовки.

Привод перемещения ленточного полотна на OPTIsaw S 181 осуществляется с помощью надежного трехфазного электродвигателя и шестеренчатого редуктора в коробке скоростей, имеющего четыре скорости. Шестерни редуктора располагаются в масляной ванне.

Рабочий ход подачи осуществляется при помощи гидроцилиндра с бесступенчатым регулированием.

На станине ленточной пилы по металлу установлен концевой выключатель крайнего нижнего положения пильной рамы, позволяющий отключать привод вращения ленточного полотна после окончания реза.

Три роликовые опоры пильного полотна обеспечивают строго заданную траекторию движения полотна при пилении металлической заготовки.

На ленточной пиле по металлу OPTIsaw S 181 можно производить угловую резку с помощью поворота губок тисков на необходимый угол в диапазоне от 0-45°, ленточная пила имеет быстро зажимные тиски, очень удобные в работе.

Электрические компоненты OPTIsaw S 181 имеют защиту по стандарту IP 54.

Благодаря качественному изготовлению деталей коробки скоростей, которая находится в масляной ванне, ленточная пила работает очень тихо.

На пильной раме установлена щетка, предназначенная для удаления стружки с зубьев ленточного полотна.

Ленточную пилу OPTIsaw S 181 легко можно перемещать по производственной площадке так, как корпус подставки имеет шасси с колесами и удобной рукояткой.

Комплект поставки:

Биметаллическое пильное полотно.
Упор для заготовки.
Система подачи СОЖ.
Подставка под станок.
Руководство по эксплуатации на русском языке.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ		АРТИКУЛ
Рольганг MSR4		3357610
Рольганг MSR7		3357611
Рольганг MSR10		3357613

Ленточная пила по металлу OPTIsaw S 181 хорошо известна нашему рынку.

Ее популярность обусловлена часто востребованными параметрами реза для круглой и прямоугольной заготовки, удобством в перемещении станка в цеху и приемлемой ценой.

OPTIsaw S 181 имеет ряд конкурентных моделей у других торговых марок:

JET HVBS-712K, FDB machinen SG 5018, SG210HD, Proma PPK 175T, PPS 170TH,Zenitech BS180.

При почти полном внешнем сходстве, модель OPTIsaw S 181 выгодно отличается от моделей конкурентов — это высокая степень надежности станка. Специалисты компании Optimum внесли собственные конструкторские изменения в конструктив станка и сегодняшняя модель OPTIsaw S 181 не имеет проблем с работой червячной пары, как некоторые конкурентные модели, значительно выше точность реза заготовки, сбалансированное опускание пильной рамы. Если к этим преимуществам прибавить качество сборки и конкурентную цену, в популярности модели OPTIsaw S 181 не приходится сомневаться.

Рекомендуемые режимы резания ленточных пил.

Зажатие заготовок
Закрепляйте заготовки таким образом, чтобы насколько это возможно исключить вибрацию пильного полотна. Это повысит производительность и увеличит время стойкости инструмента.
В некоторых случаях при резке пакета заготовок может быть целесообразно слегко соединить заготовки между собой с помощью сварки

Охлаждение
Активное охлаждение зоны резания с помощью подачи СОЖ помогает избежать перегрева инструмента и заготовки и очищает зону резания от стружки. Эмульсия СОЖ обычно используется при резке сталей, резка чугуна чаще всего идет без ее применения (всухую). Наиболее эффективно применение СОЖ при резке конструкционных, инструментальных и легированных сталей, титановых и никелевых сплавов.
Скорость резания и подача
Скорость резания зависит от твердости, типа и поперечного сечения заготовки. Чем выше прочность материала заготовки, тем более низкая скорость резания должна быть выбрана. Заготовки с меньшей площадью поперечного сечения могут отрезаться с большей скоростью, чем заготовки с большим сечением. Трубы и профили отрезаются с низкой скоростью резания, при этом очень важное значение имеет постоянство подачи. При возникновении вибраций измените скорость резания на минимально возможную величину в большую или меньшую сторону. По мере затупления инструмента подачу увеличивают.


Марка стали	Скорость резания, м/мин (М42)
Конструкционная / автоматная	80 — 90
Упрочняемая	45 — 75
Нелегированная инструментальная / подшипниковая	40 — 60
Легированная инструментальная / быстрорежущая	30 — 40
Нержавеющая	20 — 35
Жаропрочная	15 — 25

Таблица определения правильности режима резания в зависимости от типа образуемой стружки
	Мелкая или порошкообразная стружка — повысьте величину подачи
	Свободно скручивающаяся стружка — скорость резания установлена правильно
	Толстая, тяжелая или голубая стружка — слишком высокая скорость резания

Шаг зубьев
Пилы с переменным шагом зубьев 1,5/2, 2/3, 3/4, 4/5, 4/6, 5/6 и углом реза 10° наиболее хороши при резе сплошных заготовок из качественных высоколегированных сталей, дающих длинную стружку. При резке подобных заготовок именно эти пилы дают самый чистый и качественный срез.
При резке труб с толщиной стенки до 8 мм наилучшие результаты дают пилы с углом реза 0°.

Рекомендуемый шаг зубьев для реза сплошных заготовок
Постоянный шаг зубьев		Переменный шаг зубьев
Поперечный размер заготовки, мм	Шаг зубьев, Z	Поперечный размер заготовки, мм	Шаг зубьев, Z
до 10	14	до 25	10 / 14
10 — 30	10	15 — 40	8 / 12
30 — 50	8	25 — 50	6 / 10
50 — 80	6	35 — 70	5 / 8
80 — 120	4	40 — 90	5 / 6
120 — 200	3	50 — 120	4 / 6
200 — 400	2	80 — 180	3 / 4
300 — 700	1,25	130 — 350	2 / 3
свыше 600	0,75	220 — 600	1,5 / 2

Рекомендуемый шаг зубьев для реза труб
Толщина стенки, мм	Диаметр трубы, мм Шаг зубьев, Z
		20	40	60	80	100	120	150	200	300	500
2		14	10 / 14	10 / 14	10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	8 / 12	5 / 8
3		14	10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8
4		10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	5 / 8	4 / 6
5		10 / 14	10 / 14	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	4 / 6	4 / 6	4 / 6
6		10 / 14	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	5 / 8	4 / 6	4 / 6	4 / 6
8		10 / 14	8 / 12	8 / 12	6 / 10	5 / 8	5 / 8	4 / 6	4 / 6	4 / 6	4 / 6
10		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5
12		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5
15		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5
20		—	—	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5	3 / 4
30		—	—	—	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5	4 / 5	2 / 3
50		—	—	—	—	—	—	4 / 5	3 / 4	2 / 3	2 / 3

Ширина пильного полотна
Рекомендуется использовать пилы максимально возможной ширины. Чем шире пила, тем стабильней работа с большими значениями подачи. При резе по кривой ширина пилы выступает как ограничивающий фактор минимального радиуса реза.
