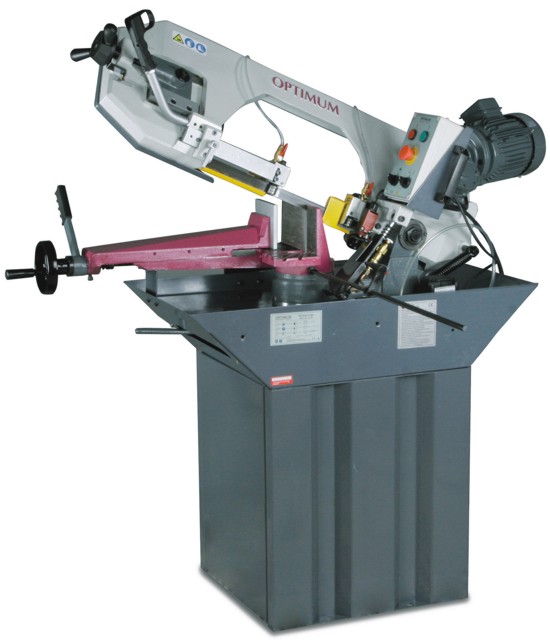

Техническое описание:

Ответственное качество исполнения, удобство при эксплуатации и умеренная цена — одно из основных его достоинств.

Разворот пильной рамы до 60° позволяет легко и быстро изменять угол реза, практически без потери рабочего времени. При этом сохраняется высокая заданная точность реза заготовки, при полном отсутствии каких- либо вибраций пилы.

Жесткость конструкции и точность реза заготовки обеспечивается благодаря конструкции тяжелой литой чугунной рамы.

Плавное опускание пильной рамы при резе заготовки выполняется за счет правильно подобранного противовеса и безупречной работы гидроцилиндра ленточной пилы.

При окончании реза, срабатывает автоматический конечный выключатель, и пильная рама возвращается в исходное положение.

Для достижения точности реза заготовки, пять роликовых пар удерживают ленточное полотно в заданной траектории движения.

Система СОЖ выполнена так, что охлаждающая жидкость подается точно в зону реза, эффективно охлаждая ленточное полотно и смывая металлические опилки.

Двухступенчатый электродвигатель на модели ленточной пилы по металлу OPTIsaw S 275N позволяет осуществлять рез заготовки со скоростью 45/90 м/сек., а на OPTIsaw S 275N Vario, благодаря наличию вариатора, возможно выполнять рез со скоростью от 20 до 90 м/сек. без ступенчато.

Быстро зажимные тиски предоставляют возможность выполнять большой объем работ без потери времени на замену заготовки. Особенно это важно, когда выполняется большое количество однотипных резов.

Особо необходимо отметить комфортность при работе на ленточной пиле: простая и удобная панель управления, тишина при работе, понятная даже для “новичка” система натяжения ленточного полотна — залог популярности ленточной пилы Optimum.

Главные особенности:

Быстро зажимные тиски.

Регулирование скорости подачи гидроцилиндром противодавления.

Комплект поставки:

Биметаллическое пильное полотно.
Упор для заготовки.
Быстро зажимные тиски.
Подставка под станок.
Конечный выключатель.
Руководство по эксплуатации на русском языке.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ		АРТИКУЛ
Рольганг MSR4		3357610
Рольганг MSR7		3357611
Рольганг MSR10		3357613

Ленточные пилы по металлу, с аналогичными характеристиками присутствуют в ассортименте ТМ Proma (Proma PPS 220), Zenitech (Zenitech BS 225, Zenitech BS 220), JET (JET HBS-916W, JET HVBS-912,JET MBS-910СS), FDB machinen (FDB SG260HD, FDB SG 5020).

Каждая из, выше перечисленных, моделей достойна внимания, но ленточная пила по металлу ОPTIsaw S 275N, а особенно ОPTIsaw S 275NV vario выгодно отличаются от конкурентов. Одни конкурентные модели значительно дороже ОPTIsaw S 275G, другие — имеют слабые (ломкие) узлы, у кого-то нет поворота пильного агрегата или тисков, какая-то модель «грешит» точностью реза. Точность реза, надежность и удобство в работе, быстро зажимные тиски, вариатор оборотов в сочетании с разумной ценой — факторы успеха и популярности на рынке модели ОPTIsaw S 275N и S 275NV vario.

Рекомендуемые режимы резания ленточных пил.

Зажатие заготовок
Закрепляйте заготовки таким образом, чтобы насколько это возможно исключить вибрацию пильного полотна. Это повысит производительность и увеличит время стойкости инструмента.
В некоторых случаях при резке пакета заготовок может быть целесообразно слегка соединить заготовки между собой с помощью сварки

Охлаждение
Активное охлаждение зоны резания с помощью подачи СОЖ помогает избежать перегрева инструмента и заготовки и очищает зону резания от стружки. Эмульсия СОЖ обычно используется при резке сталей, резка чугуна чаще всего идет без ее применения (всухую). Наиболее эффективно применение СОЖ при резке конструкционных, инструментальных и легированных сталей, титановых и никелевых сплавов.
Скорость резания и подача
Скорость резания зависит от твердости, типа и поперечного сечения заготовки. Чем выше прочность материала заготовки, тем более низкая скорость резания должна быть выбрана. Заготовки с меньшей площадью поперечного сечения могут отрезаться с большей скоростью, чем заготовки с большим сечением. Трубы и профили отрезаются с низкой скоростью резания, при этом очень важное значение имеет постоянство подачи. При возникновении вибраций измените скорость резания на минимально возможную величину в большую или меньшую сторону. По мере притупления инструмента подачу увеличивают.


Марка стали	Скорость резания, м/мин (М42)
Конструкционная / автоматная	80 — 90
Упрочняемая	45 — 75
Нелегированная инструментальная / подшипниковая	40 — 60
Легированная инструментальная / быстрорежущая	30 — 40
Нержавеющая	20 — 35
Жаропрочная	15 — 25

Таблица определения правильности режима резания в зависимости от типа образуемой стружки
	Мелкая или порошкообразная стружка — повысьте величину подачи
	Свободно скручивающаяся стружка — скорость резания установлена правильно
	Толстая, тяжелая или голубая стружка — слишком высокая скорость резания

Шаг зубьев
Пилы с переменным шагом зубьев 1,5/2, 2/3, 3/4, 4/5, 4/6, 5/6 и углом реза 10° наиболее хороши при резе сплошных заготовок из качественных высоколегированных сталей, дающих длинную стружку. При резке подобных заготовок именно эти пилы дают самый чистый и качественный срез.
При резке труб с толщиной стенки до 8 мм наилучшие результаты дают пилы с углом реза 0°.

Рекомендуемый шаг зубьев для реза сплошных заготовок
Постоянный шаг зубьев		Переменный шаг зубьев
Поперечный размер заготовки, мм	Шаг зубьев, Z	Поперечный размер заготовки, мм	Шаг зубьев, Z
до 10	14	до 25	10 / 14
10 — 30	10	15 — 40	8 / 12
30 — 50	8	25 — 50	6 / 10
50 — 80	6	35 — 70	5 / 8
80 — 120	4	40 — 90	5 / 6
120 — 200	3	50 — 120	4 / 6
200 — 400	2	80 — 180	3 / 4
300 — 700	1,25	130 — 350	2 / 3
свыше 600	0,75	220 — 600	1,5 / 2

Рекомендуемый шаг зубьев для реза труб
Толщина стенки, мм	Диаметр трубы, мм Шаг зубьев, Z
		20	40	60	80	100	120	150	200	300	500
2		14	10 / 14	10 / 14	10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	8 / 12	5 / 8
3		14	10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8
4		10 / 14	10 / 14	8 / 12	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	5 / 8	4 / 6
5		10 / 14	10 / 14	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	4 / 6	4 / 6	4 / 6
6		10 / 14	8 / 12	8 / 12	6 / 10	6 / 10	5 / 8	5 / 8	4 / 6	4 / 6	4 / 6
8		10 / 14	8 / 12	8 / 12	6 / 10	5 / 8	5 / 8	4 / 6	4 / 6	4 / 6	4 / 6
10		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5
12		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5
15		—	8 / 12	6 / 10	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5
20		—	—	4 / 6	4 / 6	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5	3 / 4
30		—	—	—	4 / 6	4 / 6	4 / 5	4 / 5	4 / 5	4 / 5	2 / 3
50		—	—	—	—	—	—	4 / 5	3 / 4	2 / 3	2 / 3

Ширина пильного полотна
Рекомендуется использовать пилы максимально возможной ширины. Чем шире пила, тем стабильней работа с большими значениями подачи. При резе по кривой ширина пилы выступает как ограничивающий фактор минимального радиуса реза.
