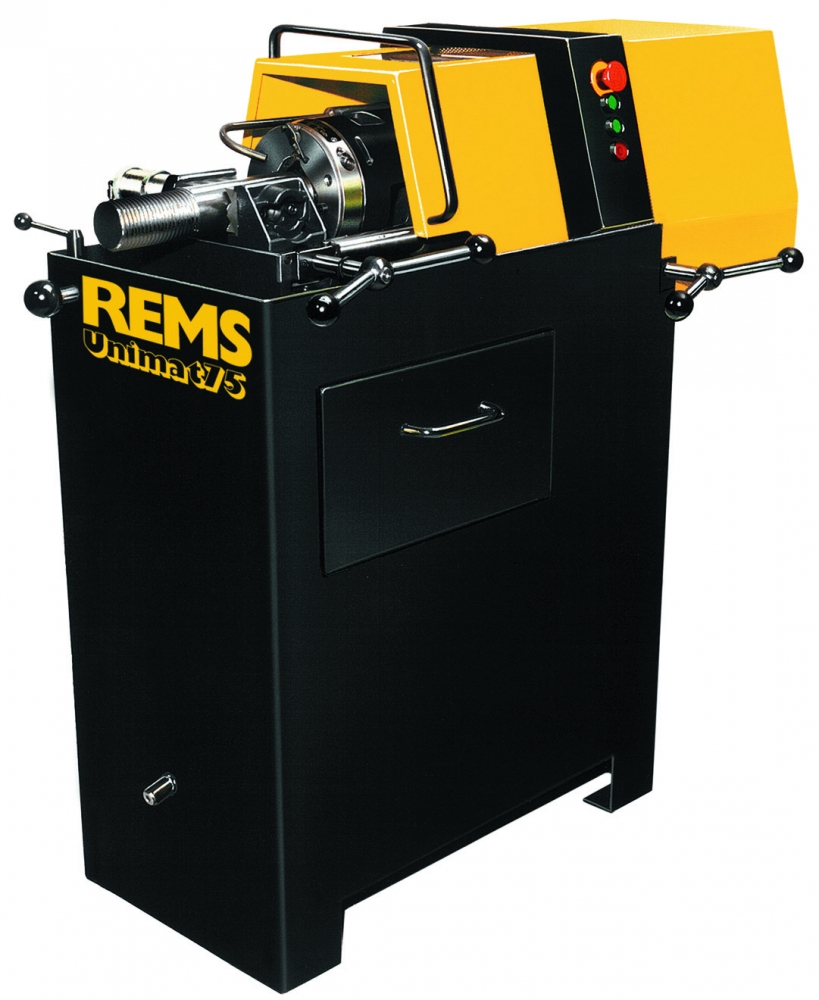

Резьбонарезной станок полуавтоматический REMS Унимат 75 (пневмогидравлические тиски)
Полуавтоматический резьбонарезной станок для болтовой и трубной резьбы. Призматическая система резьбонарезных гребёнок. Большой диапазон резьб. Быстрая работа, короткое время на переоснастку. Для штучного и серийного производства. Низкая стоимость рабочего часа. Прост в эксплуатации. Болтовая резьба: 6–72 мм 1/4–23/4". Трубная резьба: 1/16–2 1/2", 16–63 мм. Пневмогидравлические тиски. Трехфазный двигатель с переключением полярности и полым валом, 380 В, 50 Гц, 2000/2300 Вт, правый и левый ход. 2 режима работы: 70 и 35 об/мин.
Особенности:
• Принцип работы: неподвижная заготовка - вращающаяся резьбонарезная головка.
Конструкция трубонарезного станка
• Компактная, прочная конструкция для длительной эксплуатации.
• Резьбонарезная головка с тангенциальными (призматическими) гребёнками в самоцентрирующейся системе держателей.
• Автоматическая подача нарезной головки после лёгкого надреза трубы с помощью рычага подачи и зубчатой передачи.
• Сварная, прочная подставка для станка с большой масляной ванной и выдвижным ящиком для стружки.
Привод
• Прочная планетарная передача с полым солнечным колесом для долгой работы.
• Надежный, специально рассчитанный для нарезания резьб, мощный двигатель трехфазного тока, 2000/2300 Вт, защита от перегрузок.
• Переключатель для выбора направления вращения для правой или левой резьбы.
• Высокая скорость работы. 2 варианта частоты вращения резьбонарезной головки: 70 и 35 об/мин.
Зажимное устройство
• Универсальные самоцентрирующиеся тиски для всего диапазона резьб со специальными зубчатыми кулачками.
• На выбор зажим вручную или пневмогидравлическим механизмом через педаль (рабочее давление 6 бар.).
Специальные зажимные кулачки
• Для тянутых заготовок, штифтов, шестигранных винтов и ниппелей, как дополнительная принадлежность.
Автоматическая смазка и охлаждение
• Прочный, надежный насос для подачи СОЖ.
• Обильная подача смазывающе-охлаждающей жидкости гарантирует чистую резьбу и длительный срок службы гребенок, редуктора и двигателя.

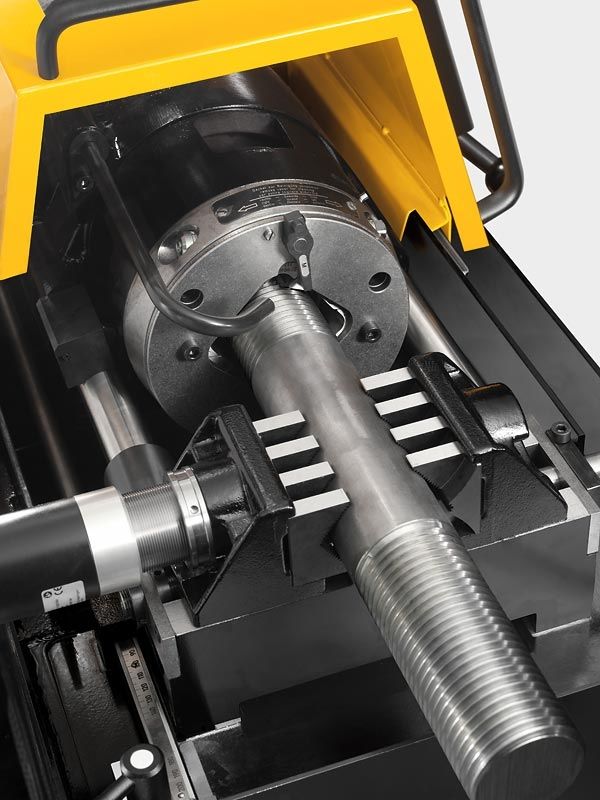

Универсальная автоматическая резьбонарезная головка
• Одна универсальная автоматическая резьбонарезная головка на все виды резьбы.
• Точная установка диаметра резьбы за счет установочного винта со шкалой, головка закрывается и открывается автоматически после нарезания резьбы заданной длины.
• Любая резьба режется за один заход.
• Насадка для конической резьбы.
• Вместо замены гребенок более рациональная работа с универсальными автоматическими резьбонарезными головками.
Резьбонарезные плашки
• Надёжные затачиваемые тангенциальные гребенки REMS с оптимальной геометрией лезвий гарантируют сверхлегкий надрез и легкое нарезание чистой резьбы.
• WS-гребенки из закаленной, специальной стали для материалов до 500 N/мм2.
• HSS-гребенки для материалов, тяжело поддающихся обработке, свыше 500 N/мм2.
• Гребенки устанавливаются в специальной системе держателей. Гребенки и держатели представляют собой резьбонарезной набор.
Технические характеристики:
• Болтовая резьба: 6–72 мм, 1/4–2 3/4"
• Трубная резьба: 1/16–2 1/2", 16–63 мм
• Класс точности по DIN 13: средний (6 G)
• Длина резьбы:
- D 30 мм: неограничена
- D 72 мм: 200 мм
• Фаска:
- диапазон: 7–78 мм
- минимальный диаметр: 7 мм
- максимальная фаска: 7 мм
- угол скоса кромки: 45°
• Снятие стружки:
- диапазон: 7–78 мм
- диаметр: от 7 мм
- диаметр: до 63 мм
Комплектация:
• Полуавтоматический резьбонарезной станок REMS Унимат на подставке.
• Пневмогидравлические универсальные тиски для всего рабочего диапазона.
• Универсальная автоматическая резьбонарезная головка для всех видов резьбы.
• Защитный экран с электрическим управлением.
• Установочная планка, рабочий ключ.
• Без резьбонарезного набора, без фиксатора.
Дополнительные принадлежности для нарезки резьбы:
• Смазочно-охлаждающие жидкости REMS Санитоль и REMS Специаль.
• Автоматический внутризажимной держатель REMS Ниппельфикс 1/2-2" (4") или ручной внутризажимной держатель REMS Ниппельспанер 3/8-2" для удобного изготовления ниппелей.
