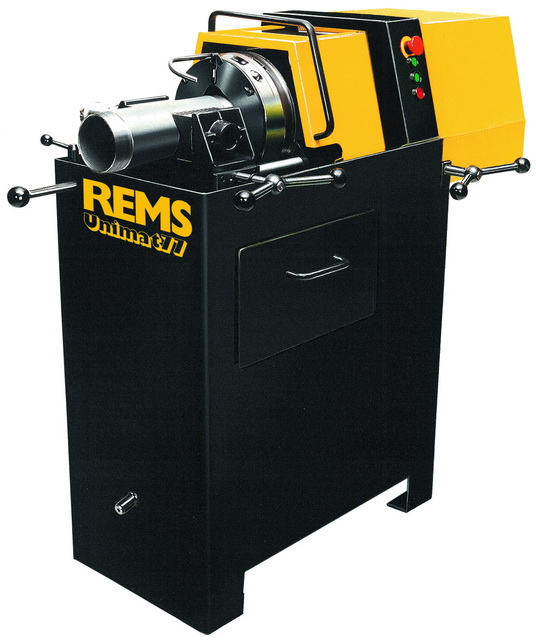

Резьбонарезной станок полуавтоматический REMS Унимат 77 (ручные тиски)
Полуавтоматический резьбонарезной станок для трубной резьбы. Призматическая система резьбонарезных гребёнок. Большой диапазон резьб. Быстрая работа, короткое время на переоснастку. Для штучного и серийного производства. Трубная резьба: 1/4-4". Ручные тиски. Трехфазный двигатель с переключением полярности, 380 В, 50 Гц, 2000/2300 Вт, правый и левый ход. 4 режима работы: 50, 25, 16 и 8 об/мин.
Особенности:
• Принцип работы: неподвижная заготовка - вращающаяся резьбонарезная головка.
Конструкция трубонарезного станка
• Компактная, прочная конструкция для длительной эксплуатации.
• Резьбонарезная головка с тангенциальными (призматическими) гребёнками в самоцентрирующейся системе держателей.
• Автоматическая подача нарезной головки после лёгкого надреза трубы с помощью рычага подачи и зубчатой передачи.
• Сварная, прочная подставка для станка с большой масляной ванной и выдвижным ящиком для стружки.
Привод
• Надежная червячная передача и двухступенчатый переключаемый цилиндрический редуктор.
• Надежный, специально рассчитанный для нарезания резьб, мощный двигатель трехфазного тока, 2000/2300 Вт, защита от перегрузок.
• Переключатель для выбора направления вращения для правой или левой резьбы.
• 4 скорости вращения резьбонарезной головки: 50, 25, 16 и 8 об/мин.
Зажимное устройство
• Универсальные самоцентрирующиеся тиски для всего диапазона резьб со специальными зубчатыми кулачками.
• На выбор зажим вручную или пневмогидравлическим механизмом через педаль (рабочее давление 6 бар.).
Автоматическая смазка и охлаждение
• Прочный, надежный насос для подачи СОЖ.
• Обильная подача смазывающе-охлаждающей жидкости гарантирует чистую резьбу и длительный срок службы гребенок, редуктора и двигателя.

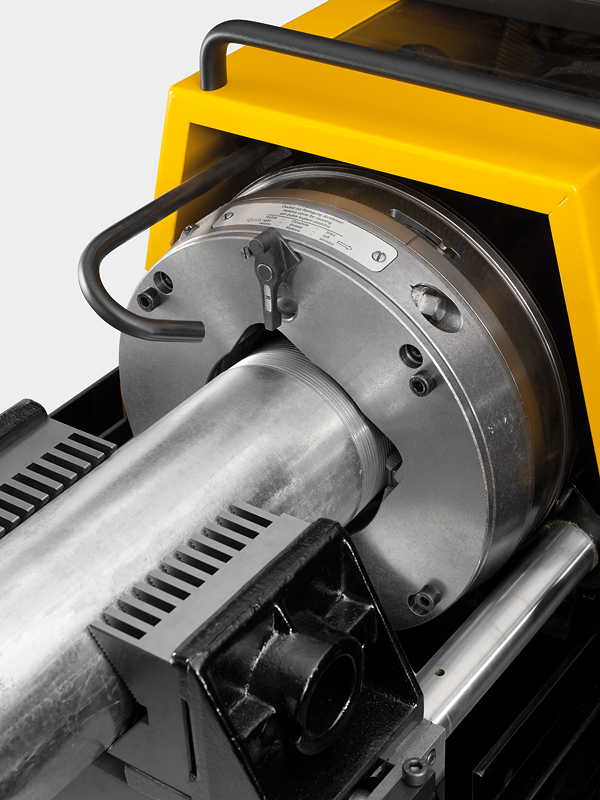

Универсальная автоматическая резьбонарезная головка
• Одна универсальная автоматическая резьбонарезная головка на все виды резьбы.
• Точная установка диаметра резьбы за счет установочного винта со шкалой, головка закрывается и открывается автоматически после нарезания резьбы заданной длины.
• Любая резьба режется за один заход.
• Насадка для конической резьбы.
• Вместо замены гребенок более рациональная работа с универсальными автоматическими резьбонарезными головками.
Резьбонарезные плашки
• Надёжные затачиваемые тангенциальные гребенки REMS с оптимальной геометрией лезвий гарантируют сверхлегкий надрез и легкое нарезание чистой резьбы.
• WS-гребенки из закаленной, специальной стали для материалов до 500 N/мм2.
• HSS-гребенки для материалов, тяжело поддающихся обработке, свыше 500 N/мм2.
• Гребенки устанавливаются в специальной системе держателей. Гребенки и держатели представляют собой резьбонарезной набор.
Технические характеристики:
• Трубная резьба: 1/4–4"
• Длина резьбы: до 120 мм
• Фаска:
- диапазон: 7–115 мм
- минимальный диаметр: 7 мм
- максимальная фаска: 7 мм
- угол скоса кромки: 45°
Комплектация:
• Полуавтоматический резьбонарезной станок REMS Унимат на подставке.
• Ручные универсальные тиски для всего диапазона.
• Универсальная автоматическая резьбонарезная головка для всех видов резьбы.
• Защитный экран с электрическим управлением.
• Установочная планка, рабочий ключ.
• Без резьбонарезного набора, без фиксатора.
Дополнительные принадлежности для нарезки резьбы:
• Смазочно-охлаждающие жидкости REMS Санитоль и REMS Специаль
• Автоматический внутризажимной держатель REMS Ниппельфикс 1/2-2" (4") или ручной внутризажимной держатель REMS Ниппельспанер 3/8-2" для удобного изготовления ниппелей
