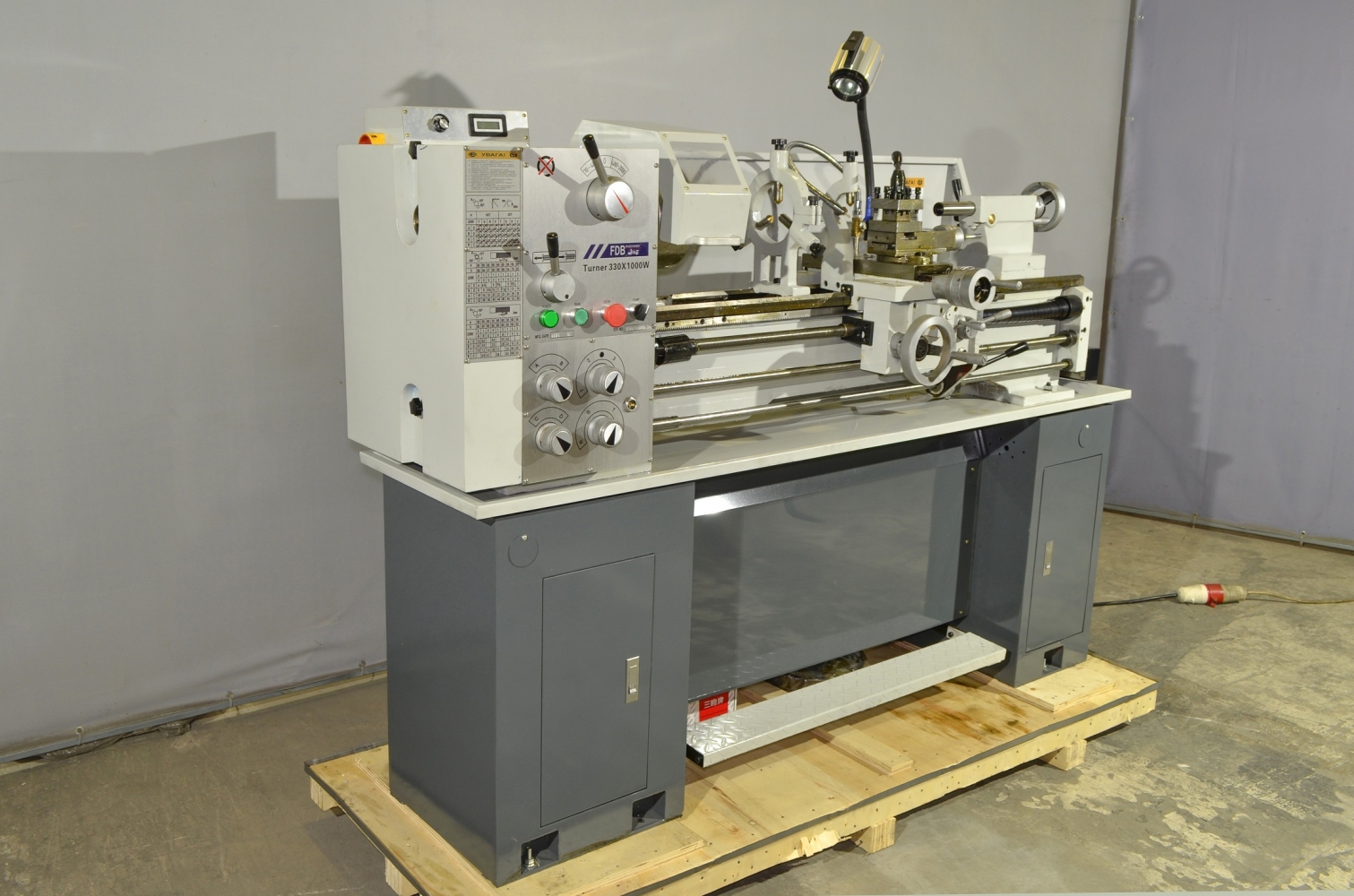

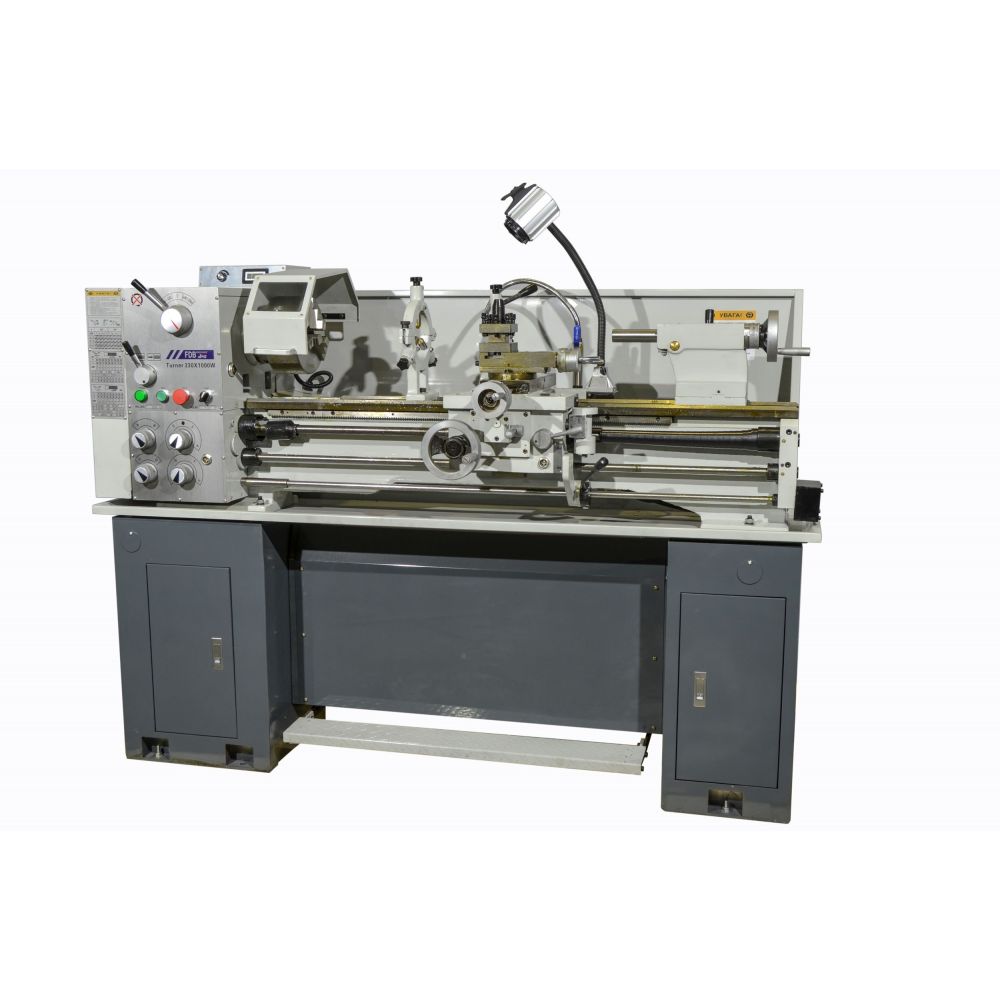

Токарный станок по металлу FDB Maschinen Turner 330x1000W (827711)
Описание
Металлообрабатывающий токарно-винторезный станок FDB Maschinen Turner 330x1000W с частотным преобразователем и увеличенным диаметром шпинделя 52 мм предназначен для мелкосерийного и штучного производства. Токарно-винторезный станок FDB Maschinen Turner 330x1000W с частотным преобразователем характеризуется доступной ценой и высоким качеством исполнения узлов и оборудования в целом. Жесткая станина, обеспечивающая высокую точность обработки и прочность конструкции в целом. Удобно расположенные органы управления токарно-винторезным станком обеспечивают наименьшее время адаптации персонала к оборудованию в условия производства.

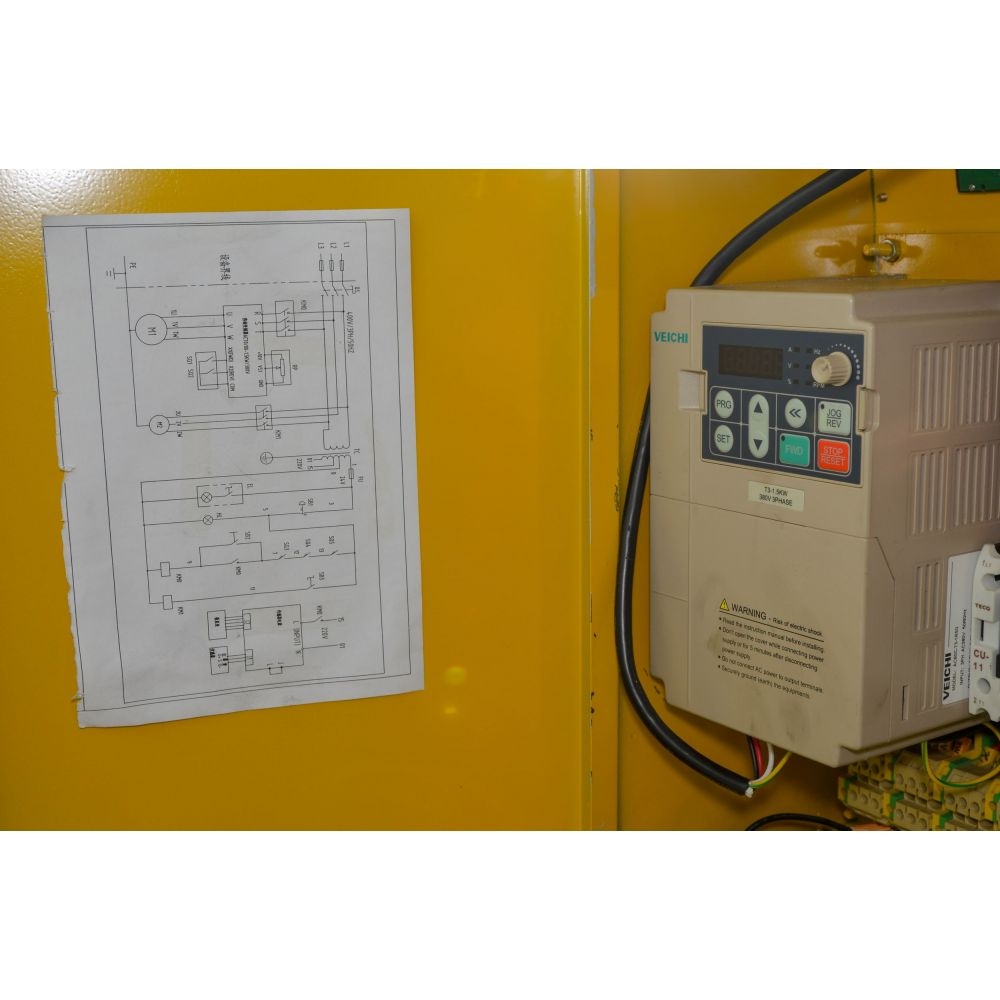

- Наличие частотного преобразователя для плавной регулировки оборотов шпинделя;
- Увеличенный диаметр шпинделя 52 мм;

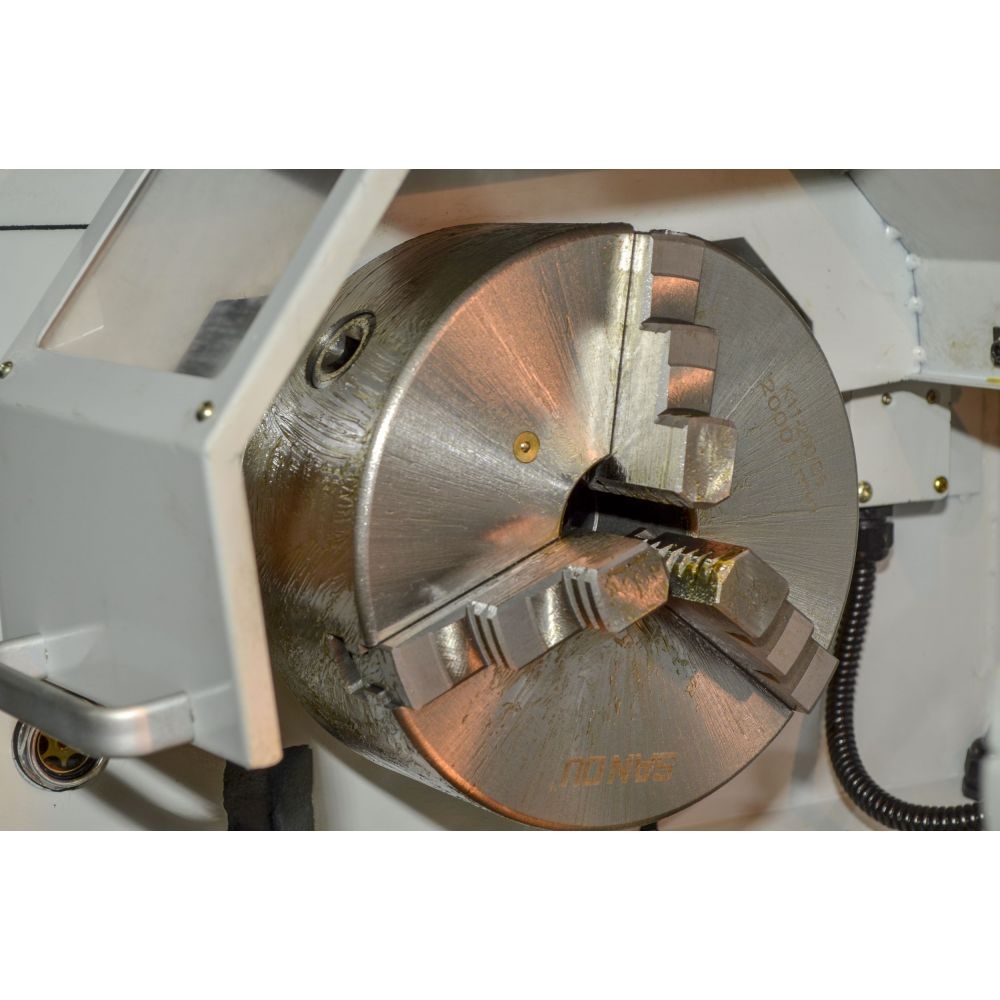

- 3-х кулачковый патрон диаметром 200 мм;
- Наличие местного освещения;
- СОЖ (система подачи охлаждающей жидкости);
- Высокоточные закалённые направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на прецизионные роликоподшипники;

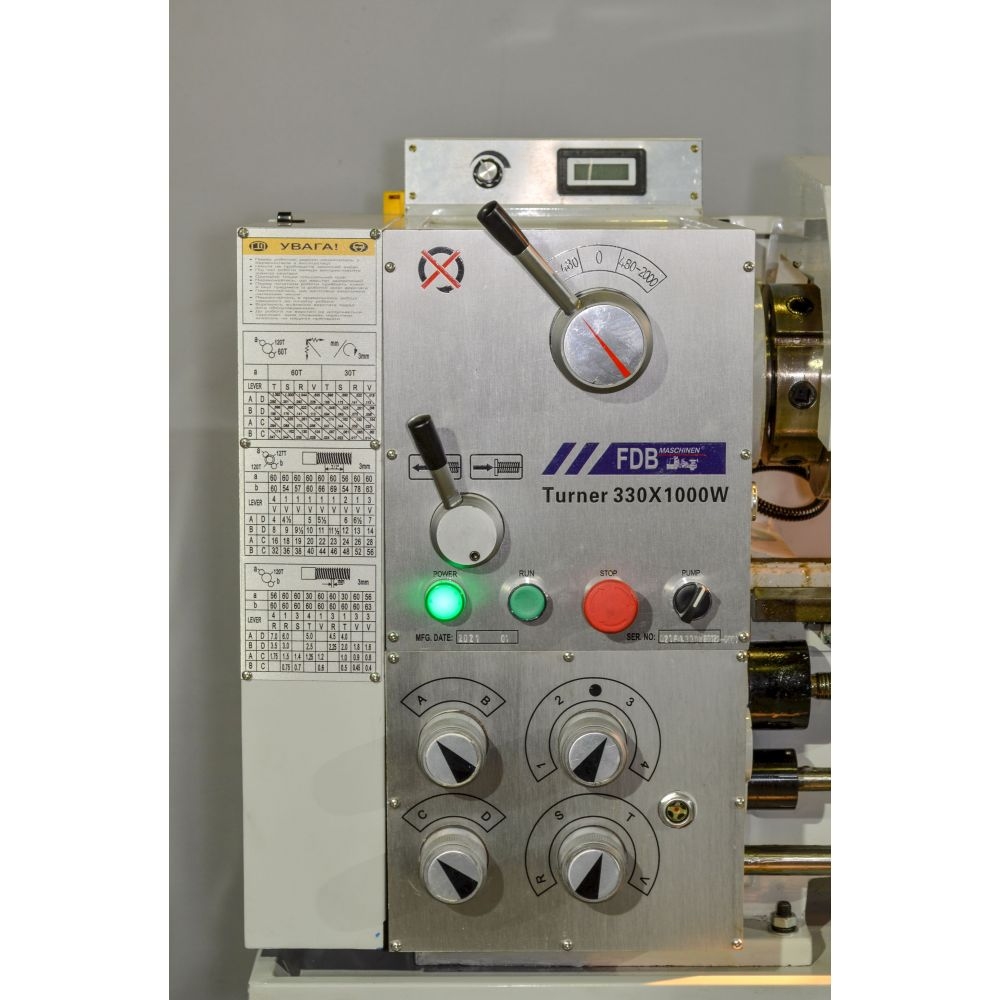

- Быстрое и удобное переключение скоростей и подач;
- Тормоз шпинделя;
- Перегрузочная муфта ходового винта;
- Высококачественная электроника.
| Максимальный диаметр обрабатываемой детали над поперечными салазками суппорта, мм | 220 |
| Максимальный диаметр обрабатываемой детали над выемкой (ГАП), мм | 500 |
| Длина выемки, мм | 205 |
| Ширина станины, мм | 187 |
| Диапазон скоростей шпинделя, об/мин | 70-480/480-2000 |
| Число скоростей шпинделя | бесступенчатое |
| Диапазон скоростей поперечных подач каретки суппорта, мм/об | 0,018-0,475 |
| Диапазон скоростей продольных подач суппорта, мм/об | 0,051-1,392 |
| Диапазон шага нарезания метрических резьб, мм | 0,4-7 |
| Диапазон шага нарезания дюймовых резьб, виток на дюйм | 4-56 |
| Максимальное продольное перемещение каретки суппорта, мм | 70 |
| Максимальное продольное перемещение суппорта, мм | 880 |
| Максимальное поперечное перемещение каретки суппорта, мм | 160 |

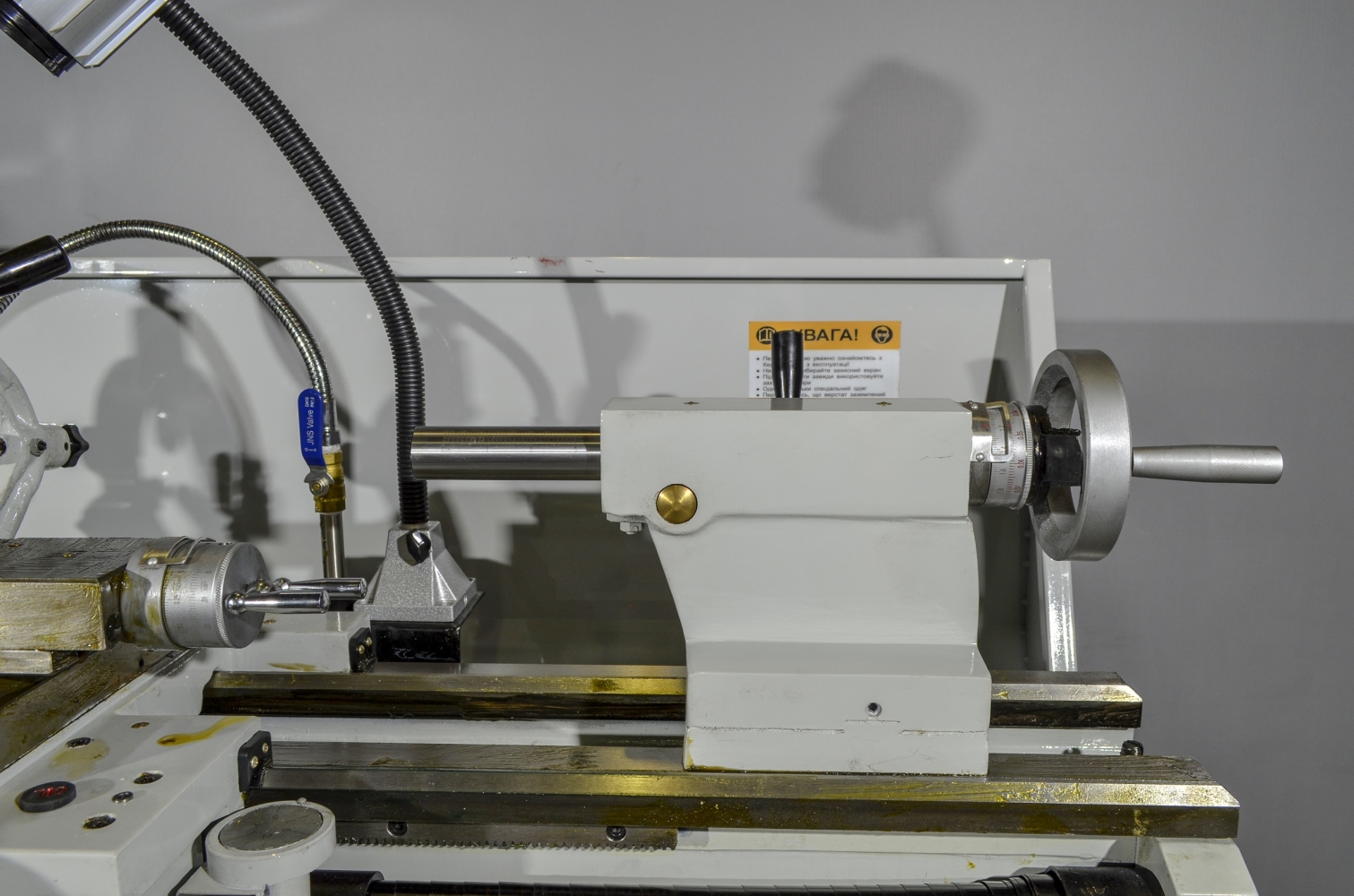

| Максимальное перемещение пиноли задней бабки, мм | 95 |
| Конус задней бабки | МТ3 |
| Максимальный размер державки резцедержателя, мм | 16 |
| Устройство цифровой индикации (УЦИ) | Опционально |

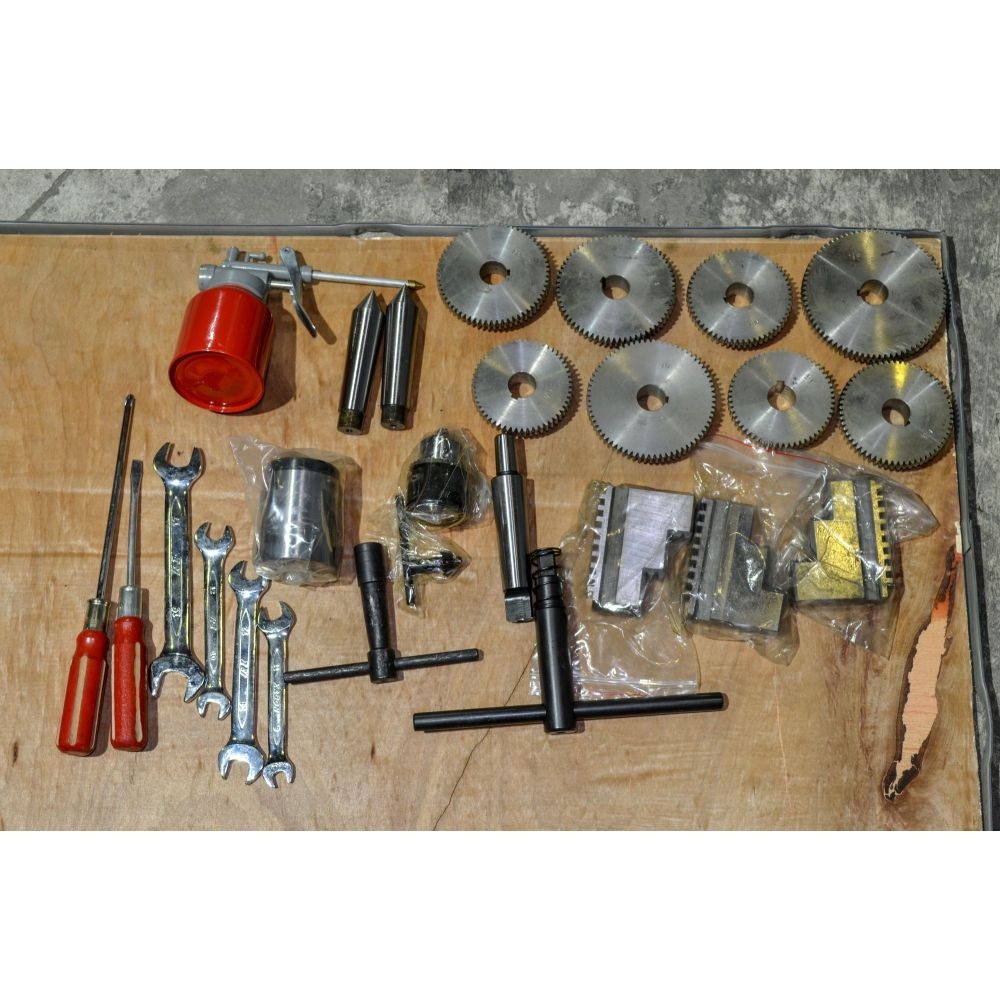

Компликация:
Характеристики
Производитель
FDB Maschinen
ВИД инструмента и оборудования
Металлообрабатывающие станки
ОБОРУДОВАНИЕ и СТАНКИ
Токарные станки
Назначение
обработка арматуры, обработка деталей, обработка заготовок, обработка профиля, токарные работы
Тип
Винторезные
Обработка материала
металл
Напряжение (В)
380
Мощность
1500 Вт
Число оборотов, об/мин.
480, 70, 2000
Диаметр шпинделя (мм)
52
Конус шпинделя
МТ6
Расстояние между центрами (длина детали), мм
Равное наибольшей длине детали, которая может быть установлена на данном станке при крайнем положении задней бабки.
1000
Диаметр обточки над станиной (диаметр обработки),
наибольший радиус обрабатываемой детали.
330
Использование
мелкосерийное производство, штучное производство
Размер патрона (мм)
200
Особенности
Встроенный светильник, Высококачественная электроника, Закаленные направляющие, Закаленный шпиндель, Механический тормоз шпинделя, Перегрузочная муфта ходового винта, Регулировка оборотов, Регулировка скорости, Система подачи СОЖ
Дополнительная информация
3-х кулачковый патрон
Размер
1850х700х1281 мм
Вес
595 кг
Страна производитель
Германия, Китай
