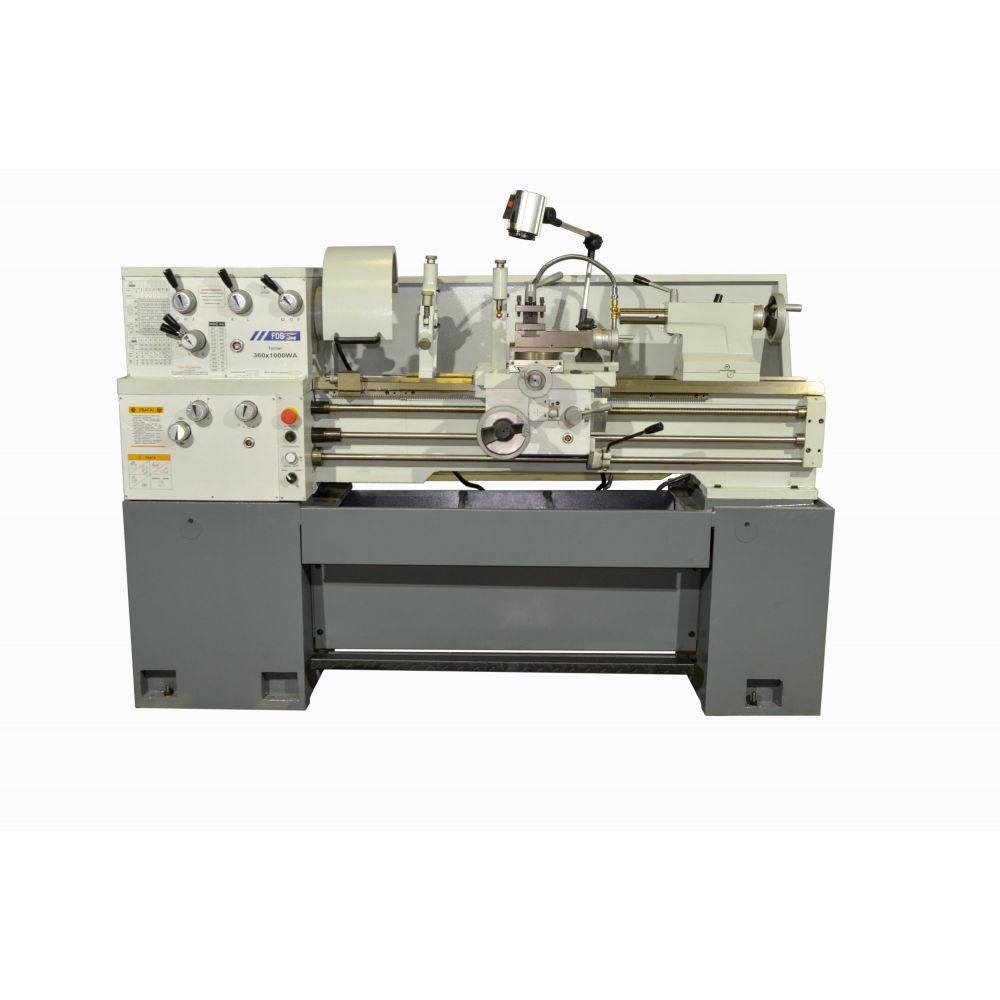

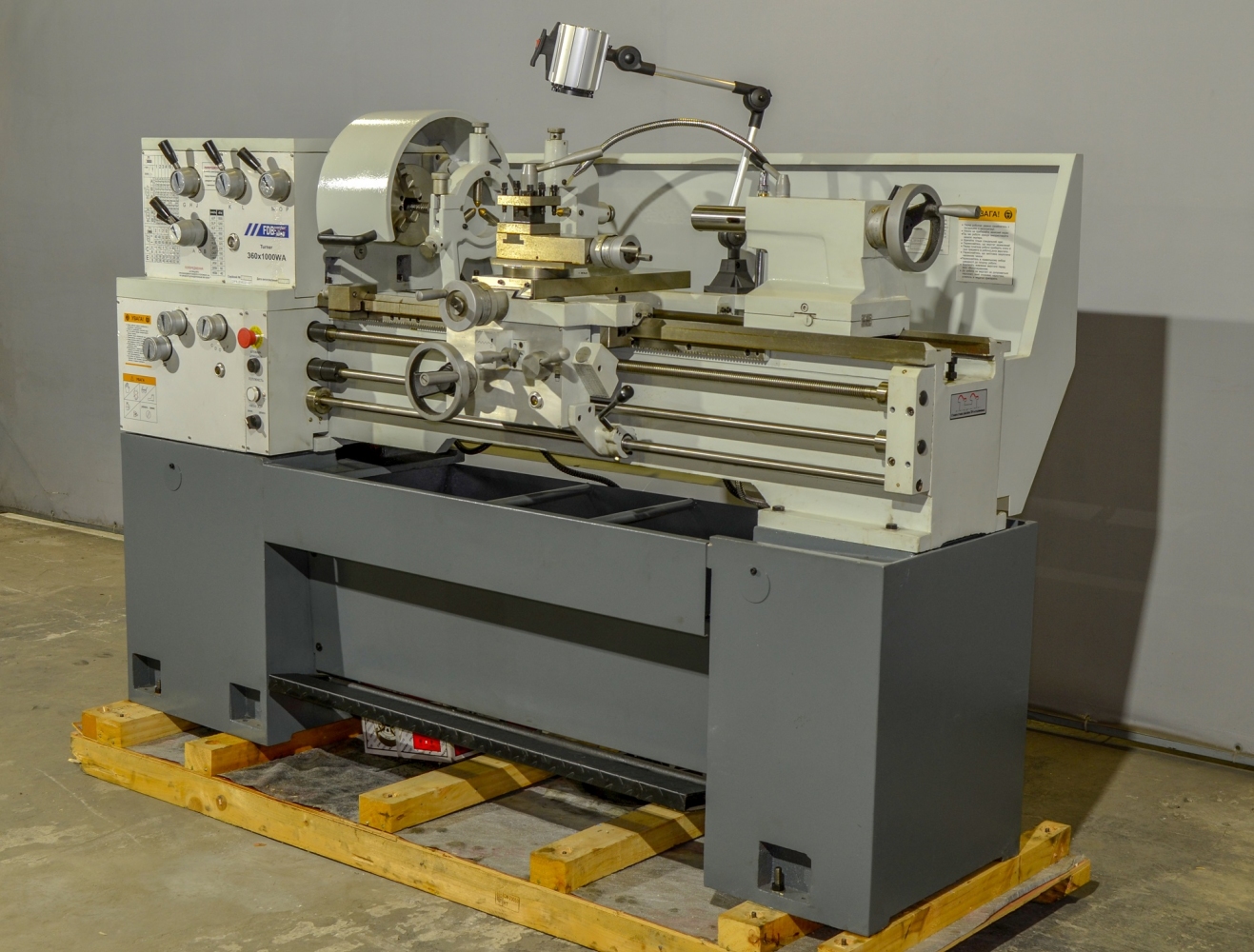

Токарный станок по металлу FDB Maschinen Turner 360x1000WA (827713)
Описание
Универсальный токарно-винторезный станок FDB Maschinen Turner 360x1000WA предназначен для обработки уравновешенных заготовок и деталей тел вращения. Аппарат характеризуется жесткой станиной шириной 260 мм, обеспечивающей минимальное биение шпинделя, и надежностью, обеспечивающей продолжительную бесперебойную работу оборудования. Благодаря технологии накаленной среднечастотной индукции была достигнута высокая прочность направляющих станины. Удобное расположение органов управления делает работу с токарно-винторезным станком более понятной и интуитивной. Модель FDB Maschinen Turner 360x1000WA достаточно проста в обслуживании и эксплуатации, и применяется в условиях мелкосерийного и штучного производства.
- Станина шириной 260 мм;
- Цельнолитая станина из чугуна;

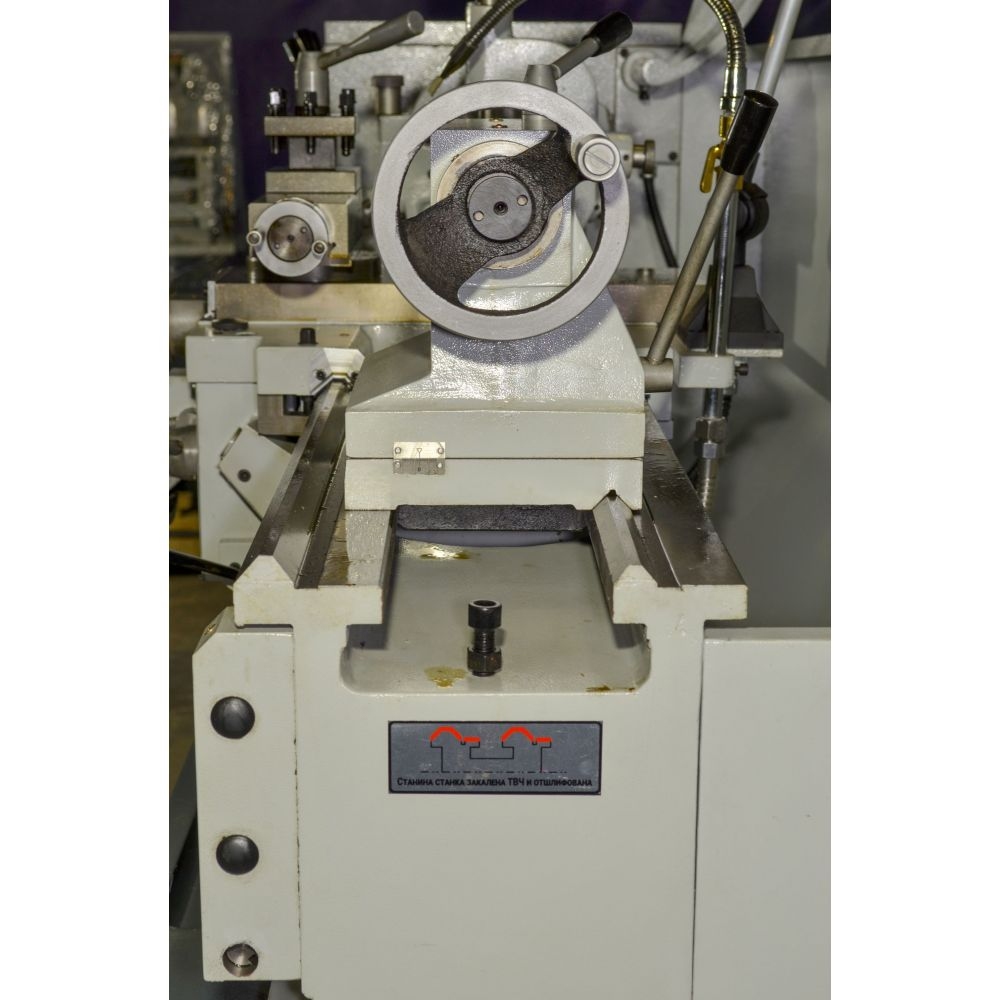

- Закаленные и шлифованные направляющие станины;
- Закаленные шлифованные шестерни и валы, работающие в масляной ванне;

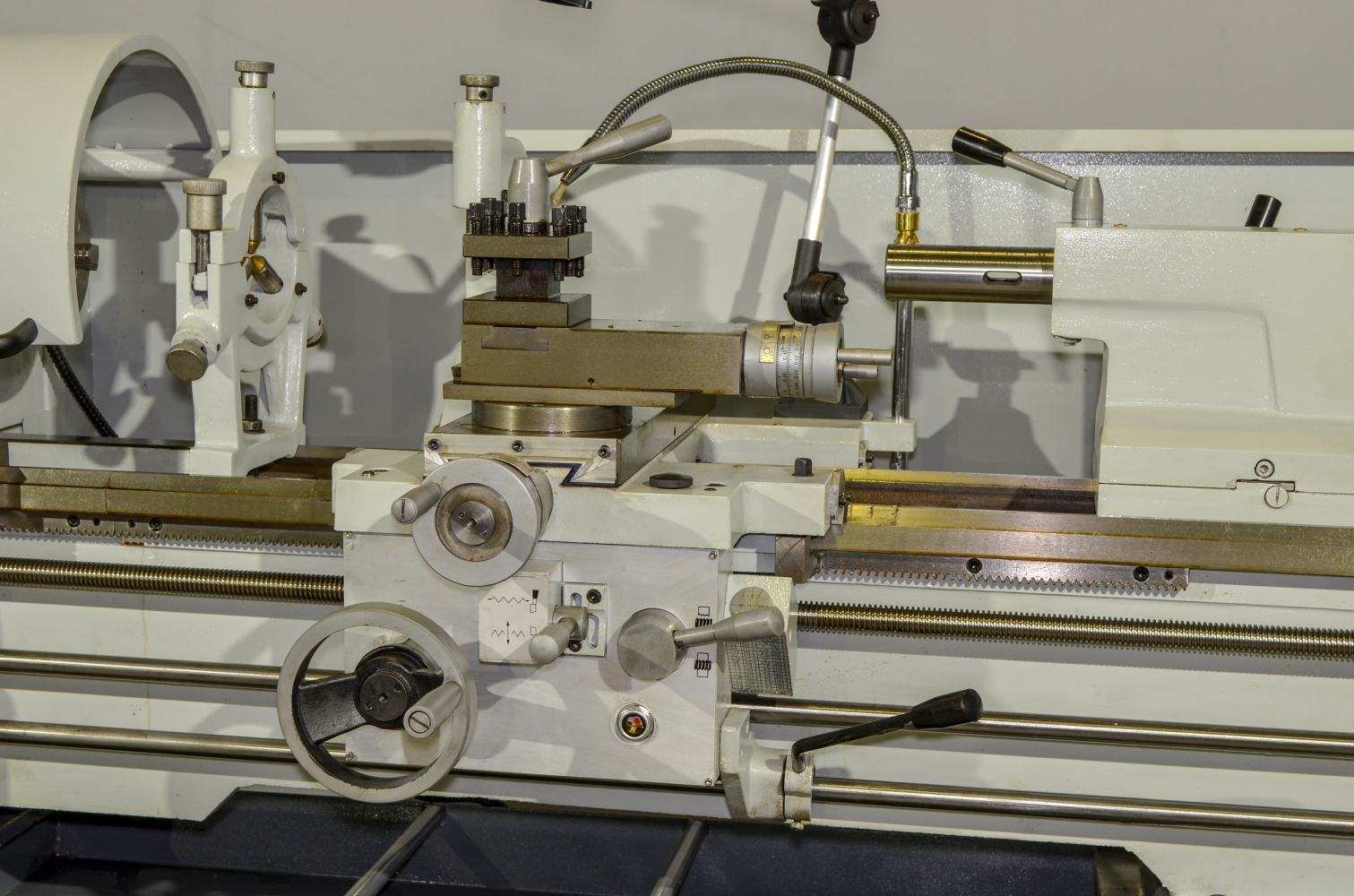

- Продольная и поперечная подачи суппорта;

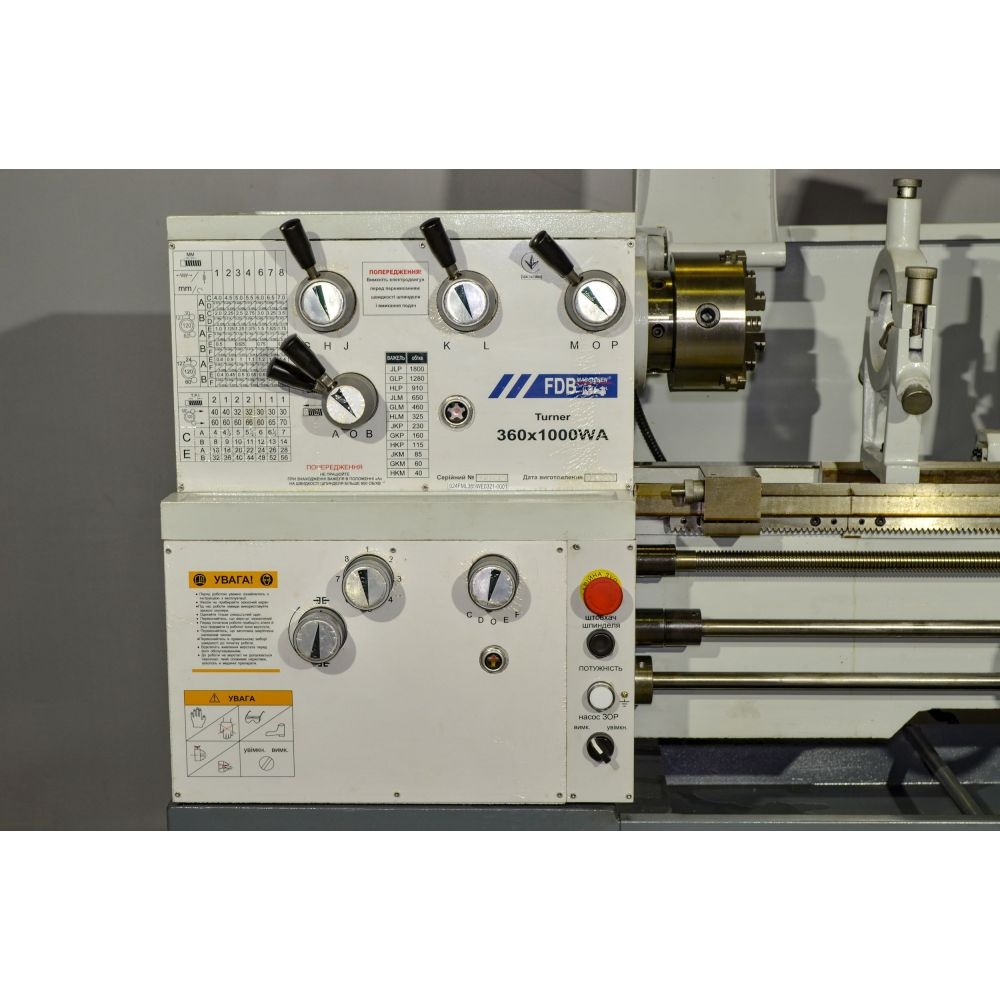

- Наглядные рукоятки управления коробками скоростей и подач;

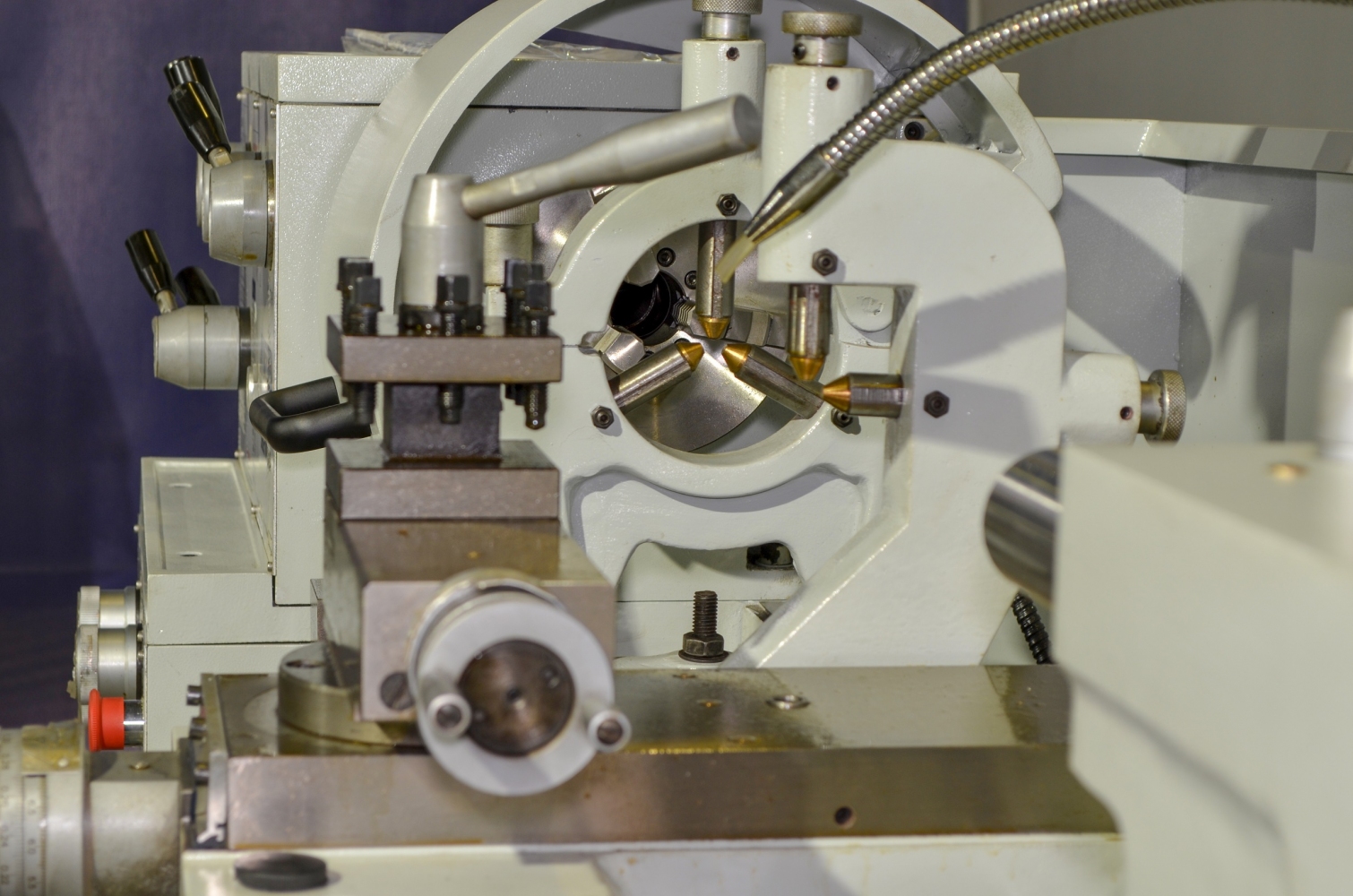

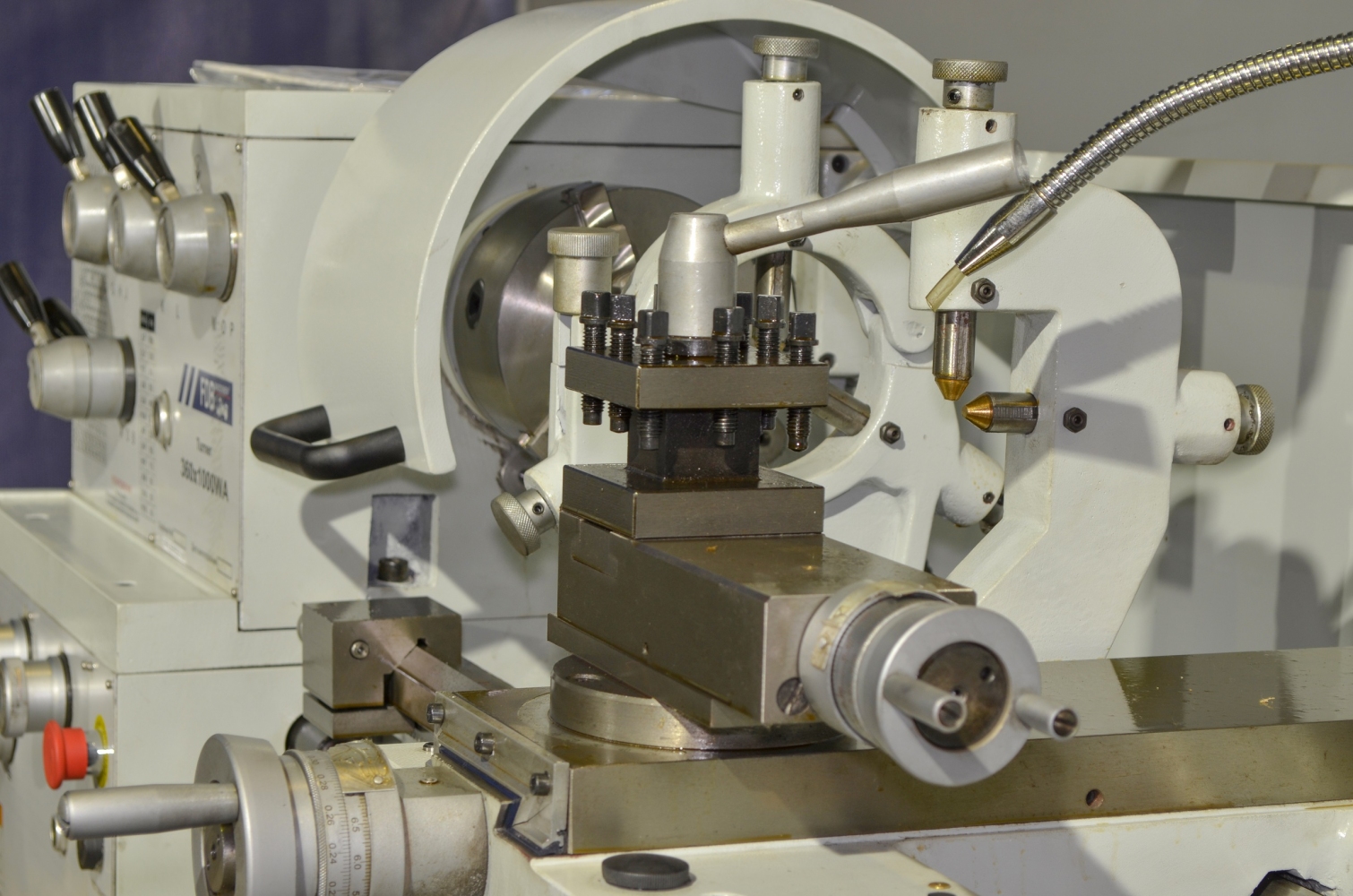

- Система подачи СОЖ с дозирующим краном;
- Спиральный кожух ходового винта;
- Механический тормоз шпинделя;
- Резьбоуказатель;
- Произведено согласно нормам DIN 8606.
| Максимальный диаметр обрабатываемой детали над поперечными салазками суппорта, мм | 210 |
| Максимальный диаметр обрабатываемой детали над выемкой (ГАП), мм | 508 |
| Длина выемки, мм | 205 |
| Ширина станины, мм | 260 |
| Число скоростей шпинделя | 12 |
| Диапазон скоростей поперечных подач каретки суппорта, мм/об | 0,024-0,359 |
| Диапазон скоростей продольных подач суппорта, мм/об | 0,043-0,653 |
| Диапазон шага нарезания метрических резьб, мм | 0,4-7 |
| Диапазон шага нарезания дюймовых резьб, виток на дюйм | 4-56 |
| Максимальное продольное перемещение каретки суппорта, мм | 88 |
| Максимальное продольное перемещение суппорта, мм | 700 |
| Максимальное поперечное перемещение каретки суппорта, мм | 170 |
| Максимальное перемещение пиноли задней бабки, мм | 120 |
| Конус задней бабки | МТ3 |
| Максимальный размер державки резцедержателя, мм | 16 |
| Устройство цифровой индикации (УЦИ) | Опционально |

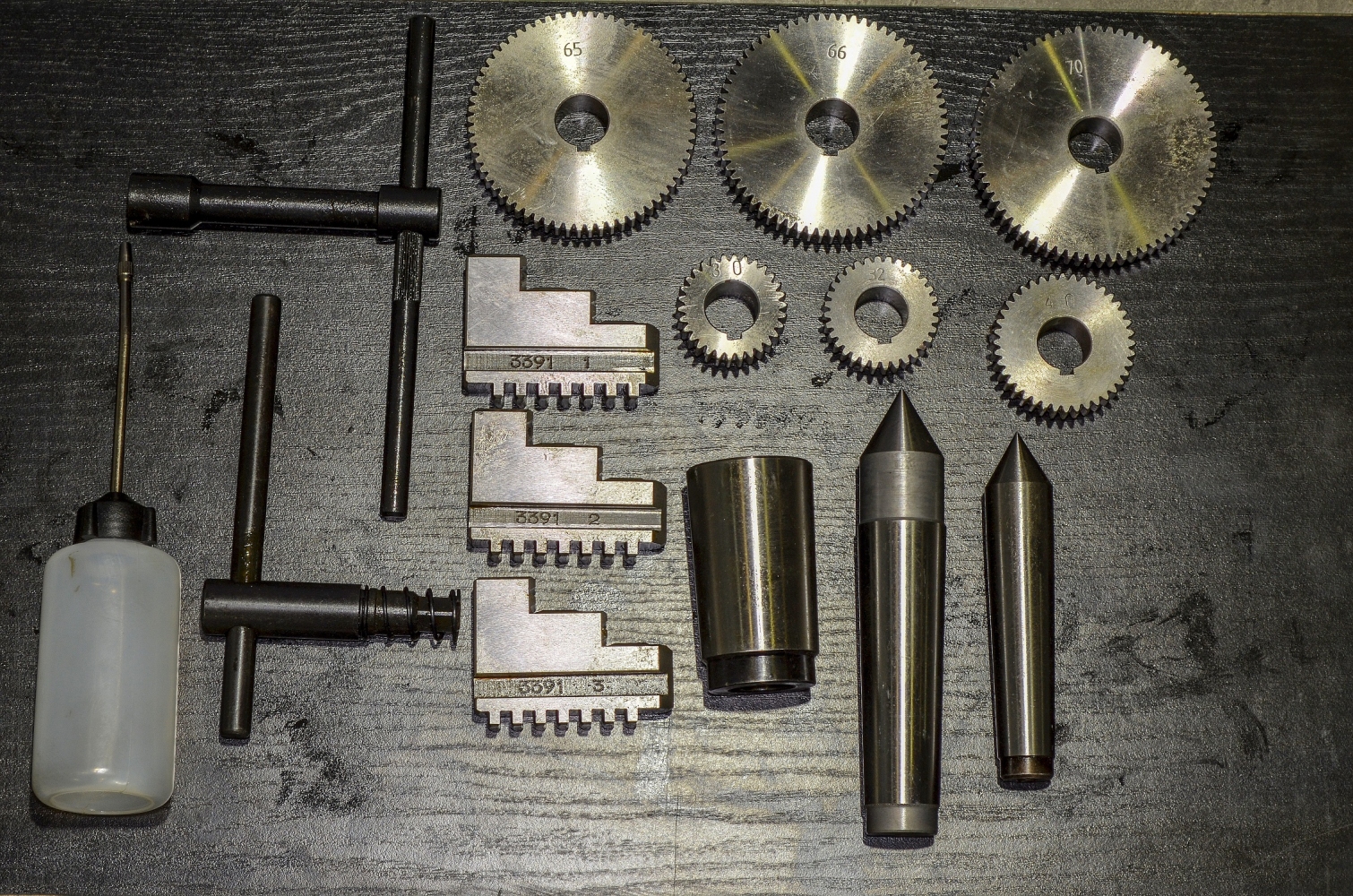

Комплектация:
Характеристики
Производитель
FDB Maschinen
ВИД инструмента и оборудования
Металлообрабатывающие станки
ОБОРУДОВАНИЕ и СТАНКИ
Токарные станки
Назначение
нарезание резьбы, обработка арматуры, обработка деталей, обработка заготовок, обработка профиля, токарные работы
Тип
Винторезные
Обработка материала
металл
Напряжение (В)
380

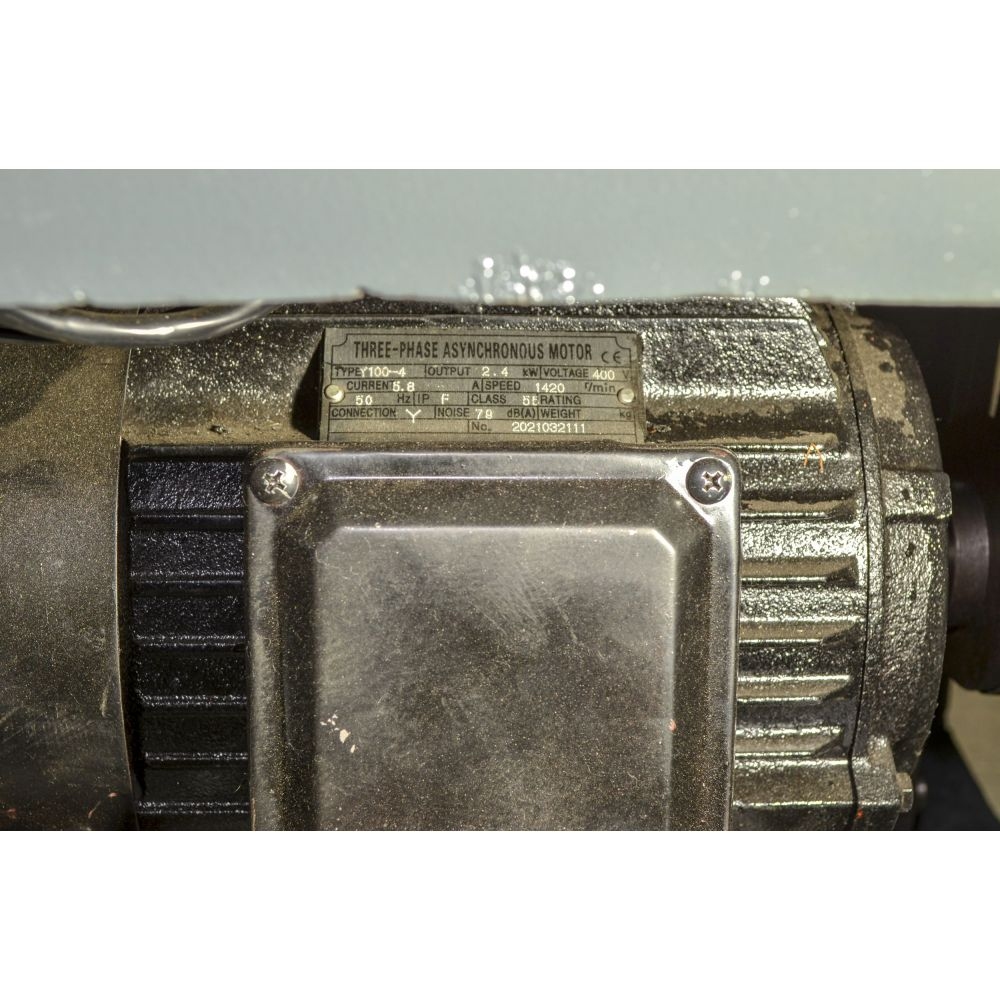

Мощность
2400 Вт
Число оборотов, об/мин.
40, 1800
Диаметр шпинделя (мм)
40
Конус шпинделя
МТ5
Расстояние между центрами (длина детали), мм
Равное наибольшей длине детали, которая может быть установлена на данном станке при крайнем положении задней бабки.
1000
Диаметр обточки над станиной (диаметр обработки),
наибольший радиус обрабатываемой детали.
360
Использование
ежедневное, полупрофессиональное, профессиональное, промышленное, массовое производство
Особенности
Встроенный светильник, Закаленные направляющие, Закаленные шестерни, Механический тормоз шпинделя, Ножной тормоз шпинделя, Поперечная подача, Продольная подача, Регулировка оборотов, Регулировка скорости, Система подачи СОЖ, Спиральный кожух ходового винта, Указатель резьбы
Размер
1900х700х1170 мм
Вес
960 кг
Страна производитель
Германия, Китай
