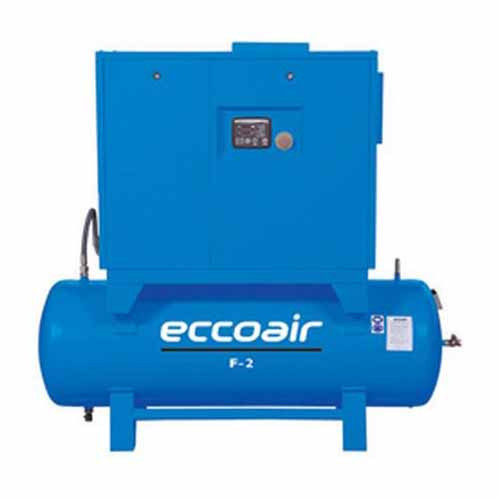

Винтовой компресcор ECCOAIR F30
Особенности:
Компактный дизайн кожуха
- Компактный дизайн оборудования требует минимального рабочего пространства
- Съемные дверцы шкафа позволяют провести быстрое техобслуживание и делают возможным свободный доступ ко всем частям компрессора
- Звуконепроницаемые стальные шкафы покрыты специальным огнестойким материалом и обеспечивают низкий уровень шума
Винтовой блок
Высокоэффективные винтовые блоки изготовляются производителем, который является мировым лидером в своей области. Конструкция винтового элемента EccoAir основана на использовании современного роторного профиля, что является результатом большого опыта в использовании новых методов автоматизированного проектирования и современных технологий производства для эффективной работы винтового компрессора.
Система забора воздуха
Сменный стекловолоконный панельный фильтр предварительной очистки и фильтр с бумажным фильтрующим элементом устраняют проблему работы в запыленной среде. Надежный всасывающий клапан поршневого типа выбран идеального размера для обеспечения высокой производительности и низкого энергопотребления
Система отделения масла от воздуха
Трехступенчатая система производит удаление масла из сжатого воздуха (центробежная сила, гравитация и завершающая фильтрация).Надежные элементы сепаратора снижают остаточное содержание масла в сжатом воздухе не более 3 мг/м3. Установленные детали сепаратора можно легко и быстро заменить.
Воздушный/масляный радиатор
Пластинчатый алюминиевый комбинированный охладитель обеспечивает длительную и безотказную работу.Радиаторы обеспечивают бесперебойную работу даже при высоких температурах окружающей среды.
Воздушный ресивер
Сконструирован в соответствии с директивами ЕС. Произведен с использованием специальной стали для сосудов под давлением типа P265 GH.
- Ручной вентиль для слива конденсата
- Окрашен электростатической порошковой краской
Панель и шкаф управления
Электрическая панель управления проста в использовании, и все функции управления работой оборудования и служебные функции четко обозначены на панели.
Улучшенные системы обеспечения безопасности обеспечивают защиту от всех видов риска. Все компоненты электрических цепей, используемые в шкафу управления, приобретены у лучших мировых производителей.
Система защиты:
- Автоматическое отключение в случае перегрузки двигателя
- Реле защиты фаз
- Отключение при высокой температуре винтового блока
- Отключение при высоком давлении на выходе
- Индикатор замены элемента сепаратора
- Предупредительный сигнал замены воздушного фильтра
- Предохранительный клапан
- Кнопка аварийного отключения
Система охлаждения
Охлаждающий вентилятор с двигателем, высокоэффективный концевой охладитель позволяет получить охлажденный сжатый воздух с температурой не более 30 градусов С при нормальных рабочих условиях.
Компрессор поставляется собранным, заправленным маслом и протестированным на заводе-изготовителе. Интервал замены масла 4000 рабочих часов.
Стандартное оборудование
- Двигатель IP54 TEFV 400 В/трёхфазный/50Гц
- Ременная система привода
- Прочное стальное основание- Съемный шумогасящий кожух
- Стекловолоконный фильтр предварительной очистки
- Всасывающий фильтр сухого типа, тонкость фильтрации до 3 микрон
- Компонент воздушного/масляного сепаратора с эффективностью 3 мг/м3
- Полнопоточный масляный фильтр 10 микрон
- Клапан минимального давления
- Клапан термостатический
- Клапан разгрузочный
- Стартовая панель «звезда/треугольник»
- Панель управления PLC
Приводная система
Выбраны ремни, обеспечивающие работу в течение 25 000 часов. Шкивы отлично отбалансированы, могут быть легко сняты и переустановлены. С помощью простой системы натяжения ремней достигается эффективная и бесперебойная работа.
Гибкие возможности системы
Благодаря «модульной системе», которая предлагает наиболее оптимальное техническое решение, вы можете выбрать воздушный компрессор, наилучшим образом соответствующий вашим потребностям.
Опции, которые вы можете выбрать в соответствии с вашими потребностями:
- звукоизолированный шкаф
- звукоизолированный компрессор, установленный на ресивере
- предлагается осушитель, установленный на ресивере, и воздушный фильтр, работающие как единая, надежная, безотказная система с возможностью эксплуатации даже при температуре окружающей среды 45 градусов С.
Безвибрационная работа
Специальные резиновые антивибрационные опоры устраняют вибрацию и проблемы, которые являются ее результатом.
Технические характеристики:
Промышленый воздушный винтовой компрессор.
Макс. давление (бар):7,5/10/13
Мощность КвТ/л.с:30/40
Производительность м3/мин:4,8/4,3/3,6
Соединение дюймы:1 1/4
Габаритные розмеры Д/Ш/В:1375/900/1585 мм
Масса кг:560
*- Габариты компрессора с ресивером.
**- Масса компрессора с ресивером.
Модели F2-F15 могут поставляться со встроенным осушителем и фильтрами сжатого воздуха.
Примечание. Производитель оставляет за собой право вносить любые технические изменения, с целью усовершенствования качества продукции, без предварительного предупреждения.
