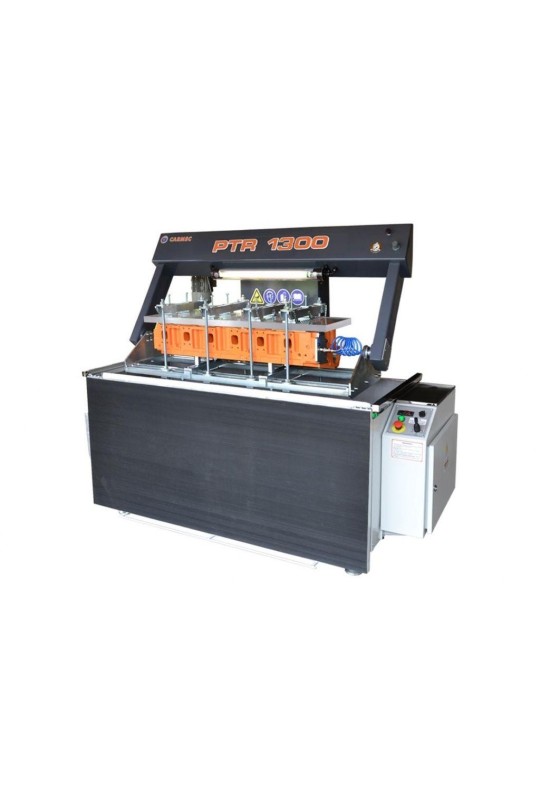

Стенд для перевірки герметичності Carmec PTR-1300

Стенд для перевірки герметичності Carmec PTR-1300 - це професійний гідравлічний тестер для швидкого виявлення мікротріщин і негерметичності в контурах охолодження головок блоків циліндрів (ГБЦ) та блоків циліндрів (БЦ). Дозволяє працювати з деталями розміром до 1200х335х300 мм. Оснащений двома нагрівальними елементами потужністю 4,5 кВт кожен, які за лічені хвилини нагрівають воду від 0 до 90°C, імітуючи робочу температуру двигуна. Температура води регулюється електронним термостатом.

Вертикальний хід люльки до 490 мм за допомогою гідравлічного приводу потужністю 0,75 кВт полегшує завантаження і вивантаження важких та габаритних деталей. Обертання люльки на 360° за допомогою окремого двигуна потужністю 0,18 кВт дозволяє оператору оглядати деталь під будь-яким кутом. Теплоізоляція бака і кришки зменшує втрати тепла і витрати електроенергії на підігрів води, що робить цей тестер головок блоків енергоефективним і економічним.

Особливості стенда для перевірки герметичності Carmec PTR-1300

• Максимальний розмір деталі (ДхШхВ) - 1200х335х300 мм
• Максимальна вага деталі - 300 кг
• 2 нагрівальні елементи потужністю 4,5 кВт кожен
• Електронний термостат
• Температурний діапазон води - 0-90°C
• Підйом і опускання люльки за допомогою гідравлічного приводу потужністю 0,75 кВт
• Вертикальний хід люльки - 490 мм
• Швидкість підйому і опускання люльки - 60 мм/сек
• Обертання люльки на 360° за допомогою окремого двигуна потужністю 0,18 кВт
• Швидкість обертання - 4 об/хв
• Резервуар з нержавіючої сталі об’ємом 485 л
• Теплоізоляція бака і кришки
• Світлодіодне освітлення
• Міцний корпус зі сталі з порошковим покриттям
• Вага - 460 кг.

Комплектація стенда для перевірки герметичності Carmec PTR-1300

В комплект поставки входять:

• Верхня кришка з нержавіючої сталі
• 3 плоскі паралелі для утримання головки циліндра
• 2 опори для похилих головок
• 6 затискних блоків зі стрижнями та гайками
• 3 затискні планки з маленькими пластинами (6 шт) для пластини з оргскла
• 2 прозорі пластини з оргскла (500х250х30 мм; 800х250х30 мм)
• 1 пластина з натурального каучуку 500х500х8 мм
• 1 гумова пластина 500х500х3 мм
• 1 бічна пластина в комплекті з швидкороз’ємним з’єднанням
• Світлодіодне освітлення
• 2 бічні полиці для аксесуарів (підставки для інструментів і тарілок)
• Антикорозійна емульсійна рідина, 1 л.

Часті запитання

Більше дізнатися про про стенди для перевірки герметичності головок блоків циліндрів (ГБЦ) можна з відповідей на запитання.

Яка максимальна вага і розмір деталей для перевірки герметичності на сучасних стендах?

Більшість промислових стендів дозволяють тестувати деталі вагою до 300 кг і довжиною до 1200 мм. Це дає змогу перевіряти як стандартні автомобільні, так і великі вантажні двигуни.

Чому люлька стенда для перевірки герметичності має обертатися на 360°?

Обертання дозволяє оператору оглянути всю поверхню ГБЦ (включаючи приховані та бокові стінки) під час подачі тиску, що є критичним для точної локалізації тріщини. Це виключає необхідність зупиняти процес і переставляти важку деталь.

Які основні вимоги до робочої рідини (води) у ванні стенда для перевірки герметичності ГБЦ?

Вода має бути чистою і зазвичай містить інгібітори корозії (антикорозійні емульсії) або спеціальні хімічні добавки. Це необхідно для запобігання іржі та корозії внутрішніх елементів ГБЦ (особливо чавунних) і самого бака стенда, які постійно працюють у гарячому вологому середовищі.

З яких матеріалів виготовляються резервуари стендів для перевірки герметичності і чому?

Резервуари (ванни) стендів для перевірки герметичності ГБЦ виготовляються переважно з нержавіючої сталі або високоякісної конструкційної сталі з антикорозійним покриттям, так як ці матеріали мають високу стійкість до корозії, іржі та перепадів температур.

На що впливає об'єм ванни стенда для перевірки герметичності?

Об'єм ванни стенда для перевірки герметичності впливає на кілька важливих аспектів:

• Максимальний розмір і вага деталей
• Швидкість нагріву і стабільність температури - більші резервуари довше нагріваються, але й довше утримують температуру
• Зручність роботи - великий об'єм забезпечує кращий простір для маніпуляцій при обертанні ГБЦ
• Експлуатаційні витрати - більший об'єм вимагає більшої кількості води та більшої кількості інгібіторів корозії.
