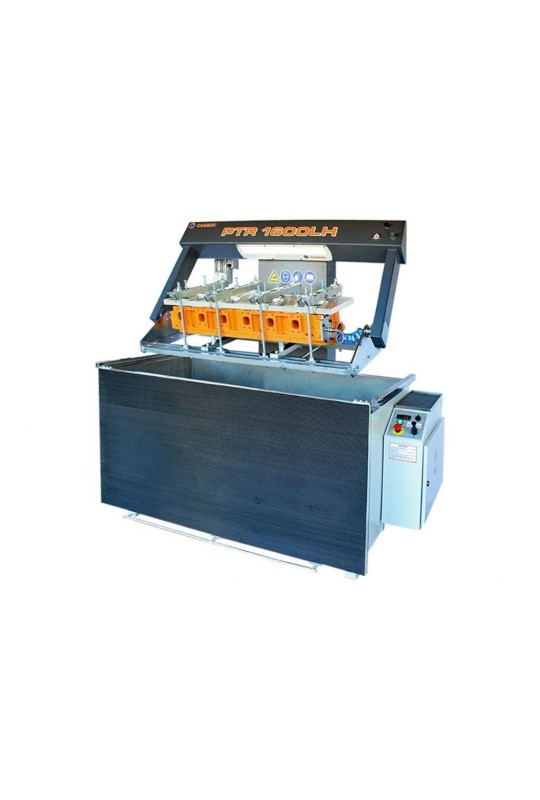

Стенд для перевірки герметичності Carmec PTR 1600LH

Стенд для перевірки герметичності Carmec PTR 1600LH - це професійне обладнання для швидкого виявлення мікротріщин та негерметичності в охолоджувальних контурах головок блоків циліндрів (ГБЦ) та блоків циліндрів (БЦ), яке дозволяє тестувати деталі розміром до 1350х395х410 мм і вагою до 300 кг. 2 нагрівальні елементи потужністю 4,5 кВт забезпечують швидкий нагрів води від 0 до 90°C. Температура води регулюється електронним термостатом.

Об’єм резервуара 632 л забезпечує достатній простір для маніпуляцій з деталями і довше збереження температури води. Підйом і опускання люльки (вертикальний хід 520 мм) за допомогою гідравлічного приводу потужністю 0,75 кВт спрощує і полегшує завантаження і вивантаження деталей. Обертання люльки на 360° за допомогою окремого двигуна потужністю 0,18 кВт дає змогу оглядати деталь з усіх сторін під будь-яким кутом без необхідності її переставляти. Цей пристрій для перевірки герметичності оснащений термоізоляцією ванни і кришки, що мінімізує тепловтрати і зменшує витрати електроенергії.

Особливості стенда для перевірки герметичності Carmec PTR 1600LH

• Максимальний розмір деталі (ДхШхВ) - 1350х395х410 мм
• Максимальна вага деталі - 300 кг
• 2 нагрівальні елементи потужністю 4,5 кВт кожен
• Електронний термостат для регулювання температури води
• Підйом і опускання люльки за допомогою гідравлічного приводу потужністю 0,75 кВт
• Вертикальний хід люльки - 520 мм
• Швидкість підйому/опускання люльки - 60 мм/сек
• Обертання люльки на 360° за допомогою окремого двигуна потужністю 0,18 кВт
• Швидкість обертання - 4 об/хв
• Ванна з нержавіючої сталі об’ємом 632 мм
• Теплоізоляція ванни і кришки
• Яскраве світлодіодне освітлення
• Міцний корпус зі сталі з антикорозійним покриттям
• Вага - 615 кг.

Комплектація стенда для перевірки герметичності Carmec PTR 1600LH

В стандартну комплектацію входять:

• Верхня кришка з нержавіючої сталі
• 4 плоскі паралелі для утримання головки циліндра
• 2 опори для похилих головок
• 8 затискних блоків зі стрижнями та гайками
• 4 затискні планки з маленькими пластинами (8 шт) для пластини з оргскла
• 2 прозорі пластини з оргскла (500х250х30 мм; 800х250х30 мм)
• 1 пластина з натурального каучуку 500х500х8 мм
• 1 гумова пластина 500х500х3 мм
• 1 бічна пластина в комплекті з швидкороз’ємним з’єднанням
• Світлодіодне освітлення
• 2 бічні полиці для аксесуарів (підставки для інструментів і тарілок)
• Антикорозійна емульсійна рідина, 1 л.

Часті запитання

Більше про стенди для перевірки герметичності ГБЦ і БЦ - у відповідях на поширені запитання.

Чи можна тестувати різні типи двигунів на одному стенді?

Так, сучасні стенди для перевірки герметичності дозволяють змінювати кріплення для різних ГБЦ і БЦ. Це робить їх універсальними для різних типів двигунів.

Яка роль зовнішнього освітлення у стенді для перевірки герметичності?

Стенди для перевірки герметичності зазвичай оснащуються яскравим вбудованим LED-освітленням. Це критично важливо, оскільки бульбашки, що виходять із мікротріщин, можуть бути дуже малими та швидкоплинними. Інтенсивне освітлення, особливо у гарячій воді, допомагає оператору швидко та чітко локалізувати джерело негерметичності.

Як часто потрібно змінювати воду у ванні стенда для перевірки герметичності та додавати антикорозійні емульсії?

Частота залежить від інтенсивності використання, але воду зазвичай змінюють лише при її сильному забрудненні або вичерпанні ресурсу антикорозійного розчину. Інгібітори корозії додаються регулярно (за інструкцією виробника), щоб запобігти корозії як самої ванни (якщо вона не з нержавіючої сталі), так і внутрішніх порожнин ГБЦ.

Яку функцію на стенді для перевірки герметичності виконують пластини з оргскла?

Прозорі пластини з оргскла, притиснуті до площини ГБЦ, дозволяють візуально контролювати вихід бульбашок повітря через притискну площину ГБЦ.

Яка оптимальна температури води при тестуванні на стенді для перевірки герметичності?

Оптимальна температура води при тестуванні на стенді для перевірки герметичності ГБЦ і БЦ становить 80-90°C.
