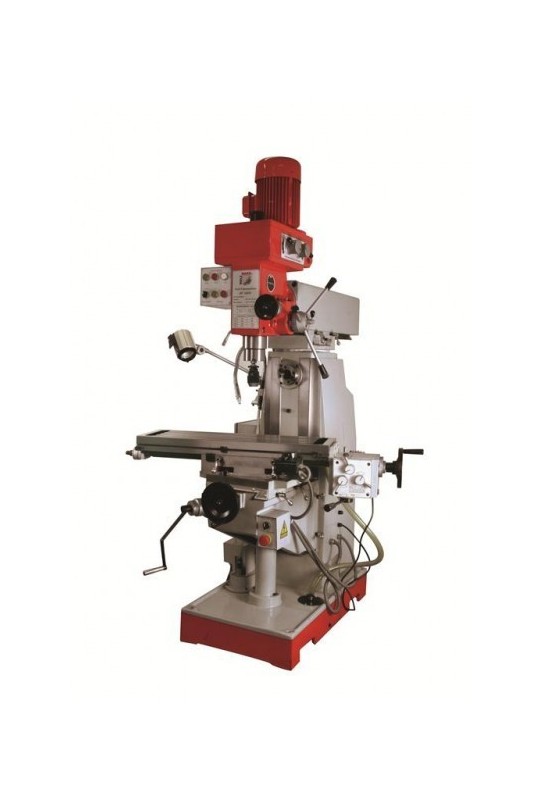

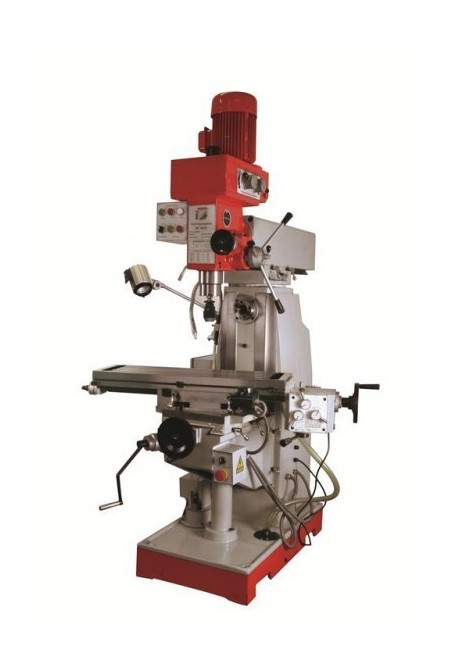

Фрезерний верстат по металу Holzmann BF 500D

ПРИЗНАЧЕННЯ:

Універсальний вертикальний фрезерний верстат призначений для фрезерування поверхонь, нарізання різьби (правим і лівим ходом), свердління отворів в металі глибиною до 125 мм і діаметром до 50 мм. Це важка лита виброустойчивая конструкція з поворотною фрезерною головою на 90 градусів в обидві сторони. Лінійки можна регулювати по всіх осях.

ОБЛАСТЬ ЗАСТОСУВАННЯ:

Верстати даної серії застосовуються у великих компаніях і на виробництвах у всіх галузях промисловості: автомобільної, енергетичному машинобудуванні, аерокосмічній, приладобудуванні.

ОТРИМУВАНІ ВИРОБИ:

Автомобільна промисловість

Машинобудування

Інструментальне виробництво

СХЕМИ ОБРОБКИ:

Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні	Фрезерування горизонтальним шпинделем. Обробка верхньої поверхні (фреза фасонна)	Фрезерування вертикальним шпинделем. Вибірка паза на верхній поверхні (пальчикова фреза)
Фрезерування горизонтальним шпинделем. Вибірка паза на верхній поверхні (дискова фреза)	Фрезерування вертикальним шпинделем. Вибірка паза на бічній поверхні (дискова фреза)	Фрезерування вертикальним шпинделем. Обробка верхньої поверхні
Фрезерування вертикальним шпинделем. Обробка бічній поверхні	Фрезерування вертикальним шпинделем. Обробка бічній поверхні	Фрезерування вертикальним шпинделем. Обробка бічній поверхні під кутом
Фрезерування вертикальним шпинделем. Обробка верхньої поверхні під кутом	Фрезерування горизонтальним шпинделем. Обробка торця поверхні (кутова фреза)	Фрезерування вертикальним шпинделем. Обробка внутрішнього паза

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

	Масивна конструкція верстата
	Обладнаний міцним і великим координатним столом з пазами для установки лещат
	Електронні компоненти

• верстат пройшов європейську сертифікацію СЕ
• важка виброустойчивая лита конструкція
• поворотна (+90° -90°) фрезерна голова
• коробка передач, що працює в масляній ванні, з відшліфованими і загартованими зубчастими колесами
• система охолодження ЗОР
• при нарізуванні різьблення - ліве/праве обертання
• нарізування різьби до M16
• передбачена точна подача шпинделя
• автоподача по осі Х з регулюванням швидкості подачі
• міцний і великий координатний стіл з Т-образними пазами 14 мм для закріплення лещат і т. д.
• регульовані лінійки по всіх осях
• швидко і легко перетворюється в горизонтальне положення
• в комплект поставки входить вузол охолодження і галогенна лампа
• в комплект поставки входить додатковий горизонтальний шпиндель

Комплект поставки:система СОЖ, автоподача по осі X, галогенна лампа,лещата верстатні 160 мм, комплект цангових патронів 8 шт. (4,5,6,8,10,14,12,16 мм), свердлильний патрон 1-16 мм (B18),перехідні втулки MK2/B18,MK3/B18
