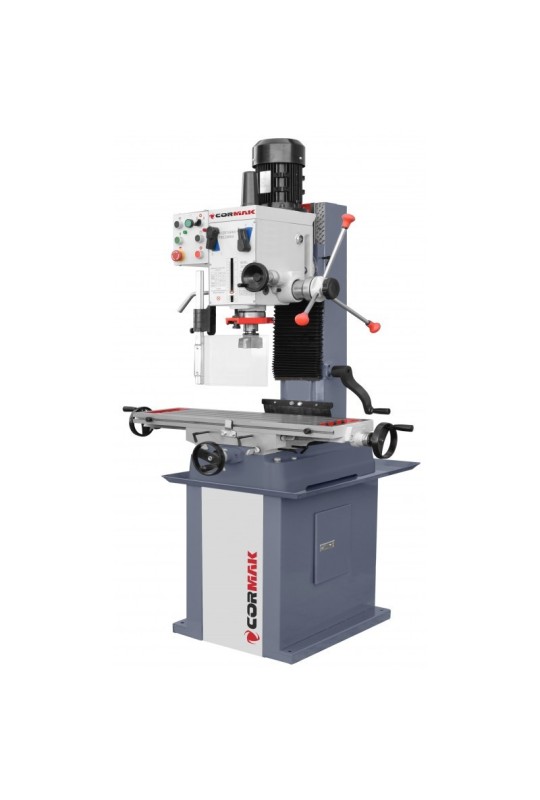

Сверлильно-фрезерний верстат Cormak ZX 7045

Свердлильно-фрезерний верстат Cormak ZX 7045 призначений для свердління, розсвердлювання, розгортання отворів, а також фрезерування (як кінцевою, так і торцевою фрезою) і нарізання різьби у заготовках з різних видів металу. Хід шпинделя - 120 мм, максимальний діаметр свердління становить 45 мм. Максимальний діаметр торцевої фрези - 80 мм, кінцевої фрези - 28 мм. Дозволяє нарізати різьбу до М12.

Конус шпинделя МК4 забезпечує надійне кріплення і точне центрування інструментів. Передача крутного моменту від двигуна до шпинделя здійснюється через редуктор, що дозволяє ефективно працювати з твердими металами та великими діаметрами фрез без втрати потужності. 6 швидкостей обертання шпинделя (95, 170, 280, 540, 960, 1600 об/хв) дають змогу налаштувати оптимальний режим обробки, а нахил головки на 90° в обидві сторони дає можливість обробки під кутом. Також цей верстат свердлильно-фрезерний оснащений механізмом тонкої подачі шпинделя, що підвищує точність обробки.

Особливості свердлильно-фрезерного верстата Cormak ZX 7045

• Трифазне живлення
• Потужність двигуна - 1,5 кВт
• Хід шпинделя - 120 мм
• Конус шпинделя МК4
• Максимальний діаметр свердління - 45 мм
• Максимальний діаметр фрези - 80 мм торцева, 28 мм кінцева
• Максимальний розмір різьби - М12
• Коробка передач
• 6 швидкостей обертання шпинделя - 95, 170, 280, 540, 960, 1600 об/хв
• Реверс шпинделя
• Нахил головки на 90° в обидві сторони
• Мікроподача шпинделя за допомогою маховика
• Розмір столу - 820x240 мм
• Хід столу - 550x170 мм
• Т-подібні пази
• Напрямні “ластівчин хвіст”
• Жорстка чавунна конструкція
• Вага - 270 кг.

Комплектація свердлильно-фрезерного верстата Cormak ZX 7045

В комплект поставки входять:

• Хвостовик патрона MK4/B18
• Свердлильний патрон 3-16 мм/B18
• Редукторна втулка MK4/MK3
• Редукторна втулка MK3/MK2
• Інструмент.

Часті запитання

Для кращого ознайомлення з свердлильно-фрезерними верстатами перегляньте відповіді на часті запитання.

Чим фрезерно-свердлильний верстат відрізняється від класичного свердлильного?

Фрезерно-свердлильні верстати мають хрестовий стіл з поздовжньою та поперечною подачею та більш потужний і жорсткий шпиндель, що дає змогу виконувати не лише свердління, а й точну обробку площин і пазів.

Для яких видів робіт підходить фрезерно-свердлильний верстат?

Фрезерно-свердлильний верстат дозволяє виконувати такі операції:

• Свердління, розточування і розгортання отворів
• Нарізання різьби
• Фрезерування площин
• Торцювання деталей
• Вирізання пазів і канавок
• Вибірка матеріалу і подібні.

Чому професійні фрезерно-свердлильні верстати зазвичай оснащуються шестеренчастою (редукторною) передачею, а не ремінною?

Шестеренчаста передача забезпечує пряму передачу високого крутного моменту на шпиндель, особливо на низьких обертах. Це критично для важкого фрезерування, свердління великих діаметрів і роботи з твердими металами, де ремінна передача може просковзувати.

За якими параметрами потрібно вибирати свердлильно-фрезерний верстат?

Важливе значення мають такі параметри верстата:

• Розмір робочого столу
• Хід по осях
• Максимальна відстань від шпинделя до столу
• Потужність двигуна
• Тип приводу шпинделя
• Конус шпинделя
• Максимальний діаметр свердління
• Діапазон швидкостей
• Можливість нахилу шпиндельної головки
• Реверс шпинделя
• Вага і жорсткість конструкції.

Як хід столу по осях впливає на можливості свердлильно-фрезерного верстата?

Чим більший хід столу, тим більші деталі можна обробляти і тим довші пази можна фрезерувати без перевстановлення заготовки.
