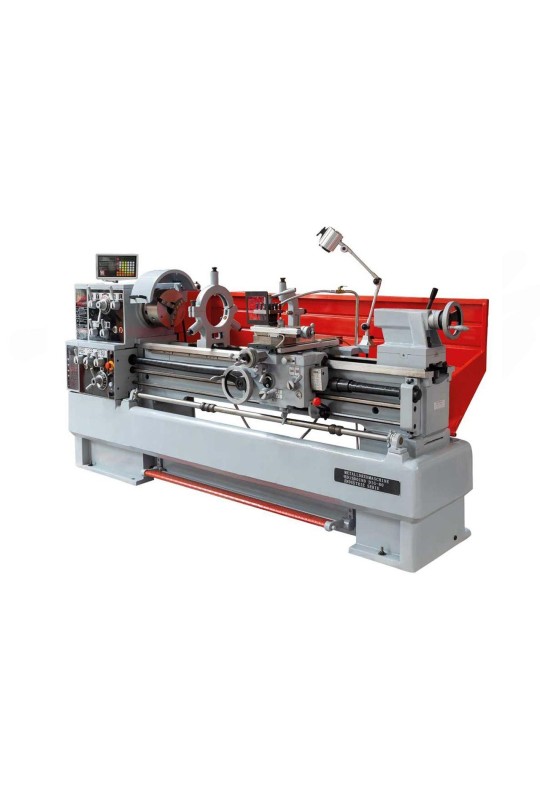

Токарний верстат Holzmann ED 1500INDIG-80

Токарний верстат Holzmann ED 1500INDIG-80 забезпечує якісне зовнішнє і внутрішнє точіння циліндричних, фасонних і конічних деталей, а також свердління, нарізання різьби та інші токарні операції по металу. Відстань між центрами 1500 мм і діаметр обточування до 690 мм дають можливість працювати з досить великими заготовками. Двигун потужністю 5,5 кВт (3 фази) забезпечує 12 швидкостей обертання шпинделя у діапазоні 25-2000 об/хв.

Для максимального контролю і точності обробки верстат оснащений цифровою індикацією по 3 осях. Автоматичні поперечна і поздовжня подачі збільшують швидкість і продуктивність роботи. Загартованні шестерні коробки подач, редуктор у масляній ванні, професійний шпиндель з кріпленням Camlock D8 та жорстка, лита станина гарантують, що цей токарний верстат металообробний буде надійним і безвідмовним у роботі.

Особливості токарного верстата Holzmann ED 1500INDIG-80

• Відстань між центрами - 1500 мм
• Максимальний діаметр точіння - 460 мм з мостом і 690 мм без знімного моста
• Потужність двигуна - 5,5 кВт
• Живлення від трифазної мережі
• Цифрова індикація по 3 осях
• 12 швидкостей обертання шпинделя у діапазоні 25-2000 об/хв
• Автоматичні поздовжня і поперечна подачі
• Нарізання широкого діапазону різьби
• Редуктор зі шліфованими, загартованими шестернями у масляній ванні
• Високочастотне загартування шестерень коробки подач
• Професійний шпиндель з кріпленням Camlock D8
• Отвір шпинделя - 80 мм
• Регулювання задньої бабки для точіння конусів
• Знімний міст для обробки великих заготовок
• Регулювання напрямних за допомогою клинових стержнів
• Зручна, інтуїтивно зрозуміла панель керування
• Ножне гальмо
• Кнопка аварійного вимкнення
• Система охолодження
• Галогенне освітлення робочої зони
• Масивна, лита чавунна станина з високою жорсткістю
• Сертифікація СЄ
• Гарантійний термін - 12 місяців.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

	КОРОБКА ПОДАЧ Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.
	ЗАДНЯ БАБКА Пристосування для кріплення заготовки (при обробці в центрах) або для кріплення інструментів, таких, наприклад, як розмітка, плашка при нарізанні різьби; свердел або свердлильного патрона під час свердління отворів.
	ЦИФРОВА ІНДИКАЦІЯ

Комплектація токарного верстата Holzmann ED 1500INDIG-80

В комплект поставки входять:

• Система охолодження
• Галогенна лампа
• 3-кулачковий патрон Ø250 мм
• 4-кулачковий патрон Ø250 мм
• Планшайба 350 мм
• Редукційна втулка
• Різьбонарізний механізм
• Змінні шестерні
• Рухомий і нерухомий люнети
• 4-позиційний тримач інструменту
• Центруючі наконечники
• Захисний кожух
• 2 обертальні центри MK3.

Часті запитання

Відповіді на запитання допоможуть краще розібратися в особливостях вибору та експлуатації токарних верстатів.

Які існують види токарних верстатів?

Токарні верстати по металу класифікують на:

• Універсальні - дозволяють виконувати широкий спектр операцій
• Револьверні - з револьверною головкою, на якій можна закріпити одразу кілька інструментів. Використовуються у серійних виробництвах
• Карусельні - шпиндель розташований вертикально, а заготовка лежить на горизонтальній планшайбі, що обертається. Це дозволяє обробляти деталі з великим діаметром
• Багатошпиндельні автомати та напівавтомати - мають кілька шпинделів, що дозволяє одночасно обробляти кілька заготовок
• ЧПК - усі рухи інструмента та подача заготовки керуються комп'ютерною програмою.

Яка роль рухомого і нерухомого центрів у токарному верстаті?

Основна роль центрів – підтримка заготовки з боку задньої бабки, щоб запобігти її прогину, вібраціям і забезпечити співвісність обробки. Нерухомий центр утримує заготовку, а заготовка обертається навколо нього. Їх частіше використовують для повільного обертання або при невеликих навантаженнях. Рухомий (обертовий) центр має вбудовані підшипники і обертається разом із заготовкою. Це усуває тертя між центром і заготовкою, виключаючи необхідність змащування, і дозволяє працювати на високих швидкостях та з великими навантаженнями.

Що таке гітара подач токарного верстата?

Гітара подач - це набір змінних шестерень, що встановлюються між шпинделем верстата та коробкою подач (або безпосередньо до ходового гвинта). Шляхом зміни комбінації цих шестерень оператор може змінювати передаточне число, а отже, і крок нарізання різьби.

Які типи патронів використовуються на токарних верстатах?

На токарних верстатах використовується кілька типів патронів:

• Трикулачковий самоцентруючий - зручний для швидкого закріплення циліндричних або шестигранних заготовок, але не дозволяє затискати несиметричні деталі
• Чотирикулачковий з незалежним переміщенням кулачків - дозволяє затискати несиметричні заготовки, а також точно центрувати деталі. Мінус – процес затиску займає більше часу, оскільки кожен кулачок потрібно налаштовувати окремо
• Цанговий - для затиску пруткового матеріалу малого діаметра та тонкостінних деталей.

Що таке поперечна і поздовжня подачі на токарному верстаті?

Поздовжня подача —це рух інструмента вздовж осі обертання заготовки, а поперечна — рух інструмента перпендикулярно до осі.
