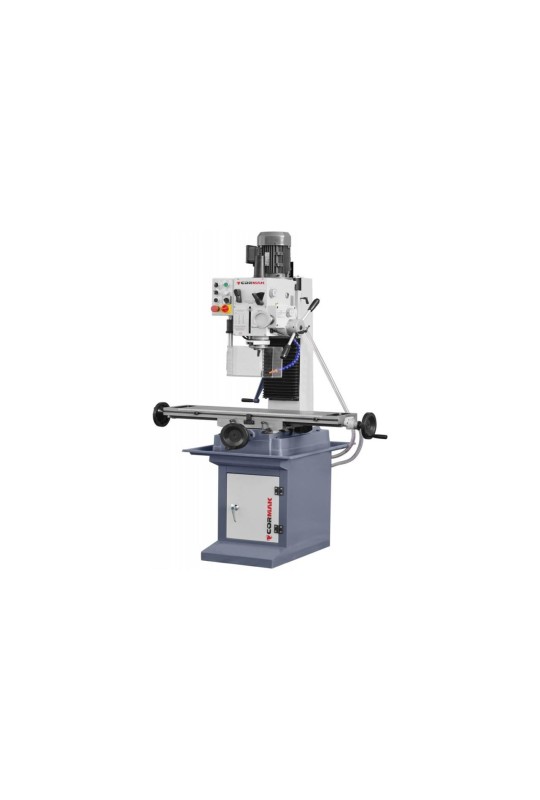

Сверлильно-фрезерний верстат Cormak ZX7045BXL

Свердлильно-фрезерний верстат Cormak ZX 7045 BXL - це універсальне обладнання, призначене для свердління, розсвердлювання і розгортання отворів, кінцевого і торцевого фрезерування, а також нарізання різьби у металевих деталях. Особливістю моделі є подовжений стіл (1000х240 мм), що дозволяє обробляти заготовки довжиною до 700 мм. Поворотна в межах ±90° головка дає змогу свердлити під кутом і виконувати фасонне та похиле фрезерування.

Шпиндель виконаний із загартованої сталі та встановлений на прецизійних роликових підшипниках. Конус МК4 дозволяє використовувати потужний інструмент з великим хвостовиком. Автоматична тришвидкісна подача шпинделя (0,1/ 0,18/ 0,26 мм/об) забезпечує постійну, рівномірну швидкість опускання інструменту, що покращує якість і продуктивність обробки. Для високоточних операцій є механізм мікроподачі. 12 швидкостей обертання шпинделя дозволяють підібрати оптимальний режим обробки. Завдяки жорсткій чавунній станині і напрямним “ластівчин хвіст” з клиновим регулюванням, цей верстат для майстерні по металу зберігає точність і надійність протягом усього терміну експлуатації.

Особливості свердлильно-фрезерного верстата Cormak ZX 7045 BXL

• Потужність двигуна - 1,8 кВт
• Трифазне живлення
• Поворотна на ±90° головка
• Регулювання висоти головки
• Максимальний діаметр свердління (сталь/чавун) - 32/45 мм
• Максимальний діаметр кінцевого фрезерування - 80 мм
• Максимальний діаметр торцевого фрезерування - 32 мм
• Шпиндель із загартованої сталі на прецизійних підшипниках
• Хід пінолі шпинделя - 120 мм
• Конус шпинделя МК4
• 12 швидкостей обертання шпинделя (75/ 150/ 180/ 280/ 360/ 560/ 600/ 1000/ 1200/ 1600/ 2000/ 3200 об/хв)
• Коробка передач зі шліфованими, загартованими шестернями
• Автоматична 3-швидкісна подача шпинделя (0,1/ 0,18/ 0,26 мм/об)
• Механізм ручної мікроподачі шпинделя
• Реверс шпинделя
• Масивний, точно відшліфований стіл із Т-пазами
• Розмір столу - 1000х240 мм
• Поздовжній хід столу (вісь X) - 700 мм
• Поперечний рух столу (вісь Y) - 210 мм
• Вертикальне переміщення (вісь Z) - 380 мм
• Ширина Т-пазів - 14 мм
• Широка колона призматичної форми
• Напрямні “ластівчин хвіст” з регулювальними клиновими планками
• Лита чавунна конструкція
• Габаритні розміри - 1300х820х2200 мм
• Вага - 360 кг.

Комплектація свердлильно-фрезерного верстата Cormak ZX 7045 BXL

В комплект поставки входять:

• Патрон B16 – 13 мм
• Оправка MK4/B16
• Оправка MK4/D27
• Перехідна втулка MK4/MK3
• Перехідна втулка MK3/MK2.

Часті запитання

Більше дізнатися про особливості свердлильно-фрезерних верстатів по металу можна з відповідей на запитання.

Чим свердлильно-фрезерний верстат відрізняється від звичайного свердлильного?

Свердлильно-Фрезерні верстати по металу мають координатний стіл X/Y, фрезерний шпиндель на посилених підшипниках, ширший діапазон обертів шпинделя, а також масивну, часто призматичну колону. Це дозволяє не лише свердлити отвори, а й фрезерувати площини, пази та контури.

Чому в свердлильно-фрезерних верстатах зазвичай вертикально рухається не стіл, а шпиндель?

Таке конструктивне рішення дозволяє зберегти жорсткість столу, спростити конструкцію і зробити верстат компактнішим.

Які переваги автоматичної подачі шпинделя у свердлильно-фрезерному верстаті?

Автоматична подача шпинделя дає такі переваги:

• Рівномірний рух інструменту
• Краща повторюваність
• Вища якість обробки
• Вища продуктивність
• Менше навантаження на оператора.

Чому свердлильно-Фрезерні верстати по металу часто мають призматичну колону?

У порівнянні з круглою, призматична колона має суттєво вищі жорсткість і стійкість до скручування, що важливо для фрезерних операцій, де діють значні поперечні сили. Також призматична колона забезпечує більш плавний і точний вертикальний рух головки без люфтів і вищу стабільність при поворотній головці.

Навіщо шпиндель свердлильно-фрезерного верстата оснащують пінолею з окремим ходом?

Піноля з окремим ходом дозволяє швидко свердлити без перестановки головки, точно контролювати глибину та поєднувати свердління і фрезерування на одному верстаті.
