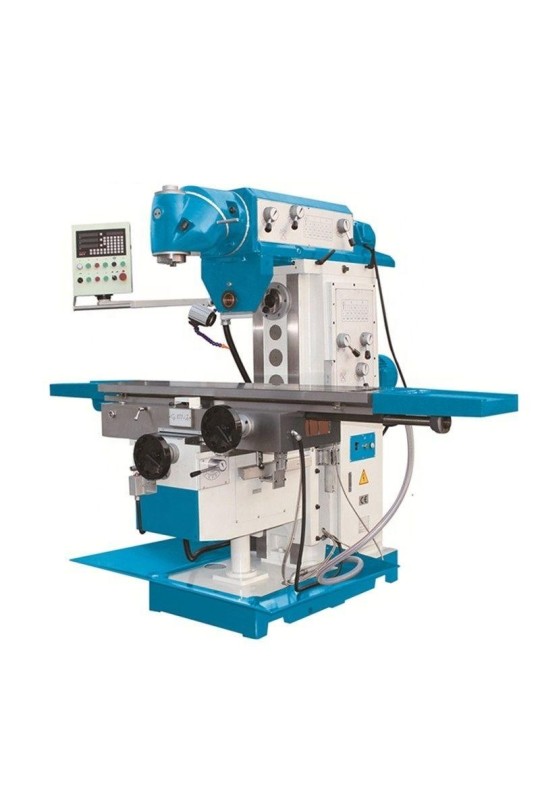

Універсальний фрезерний верстат MAST M-F 150 SERVO

Універсальний фрезерний верстат MAST M-F 150 SERVO з вертикальною і горизонтальною системами фрезерування дозволяє обробляти практично всі типи поверхонь і працювати з широким спектром інструменту, а також виконувати комбіновану обробку без перевстановлення заготовки. Висока загальна потужність (двигун вертикального шпинделя 4 кВт, горизонтального - 5,5 кВт) забезпечує ефективну роботу під навантаженням без втрати продуктивності, а регульована швидкість обертання - якісну обробку різних типів матеріалів.

Поворотна фрезерна головка дозволяє фрезерування під кутом, а 3-осьова конструкція столу дає змогу працювати зі складними геометричними формами. Хід подачі по осі Х становить 1300 мм, Y - 320 мм, Z - 450 мм. Загартовані та відшліфовані напрямні забезпечують плавний і точний рух, а масивна, жорстка конструкція - стабільність і точність у будь-яких умовах. Завдяки цифровій індикації по 3 осях, цей горизонтально-вертикальний фрезерний верстат гарантує високу повторюваність і стабільно високу якість.

Особливості універсального фрезерного верстата MAST M-F 150 SERVO

• 3-осьова конструкція
• Цифрова індикація по 3 осях
• Вертикальна та горизонтальна системи фрезерування
• Потужність двигуна вертикального шпинделя - 4 кВт
• Потужність двигуна горизонтального шпинделя - 5,5 кВт
• Швидкість обертання вертикального шпинделя - 60-1750 об/хв
• Швидкість обертання горизонтального шпинделя - 60-1800 об/хв
• Поворотна фрезерна головка
• Сервоприводи для 3 осей
• Система механічної подачі по трьох осях
• Хід подачі по осі Х - 1300 мм, Y - 320 мм, Z - 450 мм
• Регулювання швидкості подачі потенціометром
• Автоматичне змащування для осей X і Z
• Великий чавунний стіл з Т-подібними пазами
• Загартовані, відшліфовані напрямні
• Система охолодження ЗОР
• Контрольовані цифрові лінійки
• Освітлення робочої зони
• Захисний екран
• Жорстка, лита станина
• Вага - 2800 кг.

Часті запитання

Щоб більше дізнатися про особливості конструкції та роботи горизонтально-вертикальних фрезерних верстатів, перегляньте відповіді на запитання.

Чим вертикально-горизонтальний фрезерний верстат відрізняється від звичайного вертикального?

Звичайний вертикальний фрезерний верстат має лише одну систему - вертикальний шпиндель. Вертикально-горизонтальний верстат має два шпинделі: силовий горизонтальний і універсальний вертикальний. Це дозволяє на одному верстаті виконувати і масивне фрезерування дисковими фрезами, і точні операції кінцевими фрезами.

У чому перевага сервоприводів у фрезерному верстаті перед звичайними механічними приводами подачі?

Сервоприводи у фрезерному верстаті забезпечують ряд вагомих переваг:

• Ідеальна плавність руху та відсутність ривків
• Значно вища точність позиціонування
• Плавне регулювання швидкості у широкому діапазоні
• Стабільна робота навіть при важкому різанні
• Суттєве підвищення продуктивності.

Для яких завдань використовується горизонтальний шпиндель фрезерного верстата?

Горизонтальний шпиндель призначений для силового фрезерування дисковими, шпоночними, модульними, торцевими та фасонними фрезами великого діаметра. Дозволяє фрезерувати широкі площини, обробляти кілька поверхонь або пазів за один прохід та виконувати важке знімання матеріалу.

Чи можна на вертикально-горизонтальному фрезерному верстаті обробляти деталь з кількох боків без повторного базування?

Так, можна комбінувати горизонтальне та вертикальне фрезерування на одному закріпленні деталі. Це зменшує похибки та значно прискорює роботу.

Чи підходить вертикально-горизонтальний фрезерний верстат для серійного виробництва?

Такі верстати будуть ефективними для малих і середніх серій. Для великих серійних виробництв краще вибрати обладнання з ЧПК.
