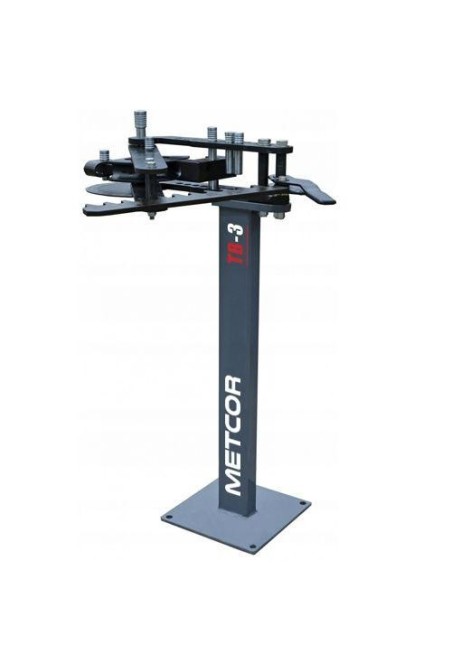

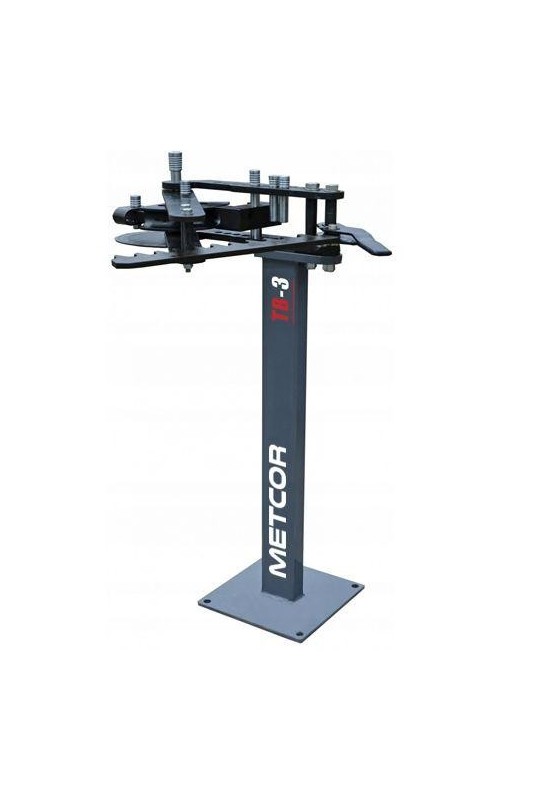

Ручний верстат для гибки труб METCOR TB3

Ручний верстат METCOR TB3 - це компактний, простий і надійний верстат для точного згинання труб з м’якої сталі, алюмінію та нержавіючої сталі. Діапазон діаметрів від 10 мм до 50,8 мм буде універсальним для майстерні. Кут згину 0-270° дозволяє виготовляти різні форми без доборів і перевстановлень. У комплект поставки входять три прес-форми під найбільш ходові розміри (25/ 33,7/ 42,4 мм).

Довгий важіль згинання з прямою передачею моменту на вісь матриці дозволяє плавно нарощувати зусилля та мінімізувати ризик сплющення, заломів або тріщин труби. Матриця садиться на масивний сталевий вал великого діаметра, що забезпечує відсутність деформацій, осьових люфтів і перекосів. Масивна опорна плита з отворами під анкери дає змогу жорстко зафіксувати цей ручний трубогиб на робочій поверхні. Вертикальна компоновка дозволяє прикладати зусилля корпусом і полегшує контроль площі згину.

Особливості ручного трубозгинального верстата METCOR TB3

• Діаметр труб - 10-50,8 мм
• Матеріали - м’яка сталь, нержавіюча сталь, алюміній
• Кут згину до 270°
• Три змінні матриці в комплекті (25/ 33,7/ 42,4 мм)
• Велика довжина важеля згинання
• Пряма передача моменту на вісь матриці
• Посадка матриці на сталевий вал великого діаметра
• Притиска планка
• Регулювальні гвинти і опорні ролики
• Вертикальна стійка з профільної труби
• Масивна опорна плита з отворами під анкери
• Габаритні розміри - 980x340x360 мм
• Вага - 70 кг.

Часті запитання

Більше дізнатися про конструкцію та принцип роботи ручних трубогибів допоможуть відповіді на запитання.

Як ручні трубогиби запобігають сплющенню труби?

Збереження перерізу труби досягається завдяки точній матриці з правильною канавкою, плавному важільному приводу, жорсткій осі згину та рівномірному притисканню труби в зоні згину.

Які переваги ручних трубогибів з кутом згину до 270°?

Трубогиби з кутом згину до 270° дозволяють виготовляти півкільця, U-форми і складні просторові елементи без зварювання, що підвищує міцність конструкцій і покращує зовнішній вигляд виробів.

Які переваги вертикальної конструкції ручного трубогиба?

Вертикальна конструкція трубогиба дозволяє прикладати зусилля корпусом, зручніше контролювати площину згину і працювати з довгими трубами без додаткових опор.

Чому важлива можливість анкерування ручного трубозгинального верстата?

Анкерування мінімізує втрати зусилля на хитання, підвищує безпеку і дозволяє прикладати більше корисного моменту без ризику зміщення або перевертання верстата.

Чому у професійному трубогибі вісь згину повинна бути товстою?

Товста вісь не прогинається і не перекошується під навантаженням, забезпечує стабільне положення матриці і точну геометрію згину навіть при роботі з товстостінними трубами.
