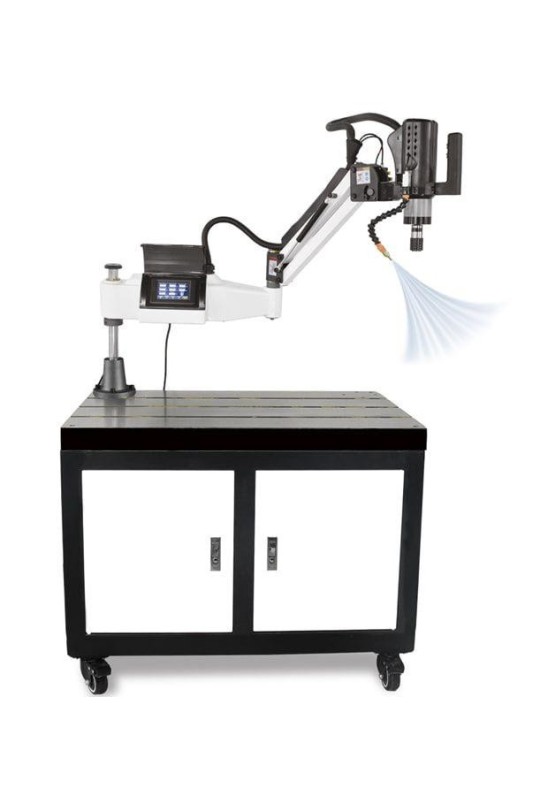

Різьбонарізний манипулятор MAST M-R 16

Різьбонарізний маніпулятор MAST M-R 16 з робочим радіусом 1100 мм забезпечує швидке та якісне нарізання внутрішньої і зовнішньої різьби від М1 до М16. Поворотна на 0-90° головка дозволяє нарізати різьбу під різними кутами в горизонтальній і вертикальній площині, а сервопривід з високим крутним моментом - досягти максимальної точності і якості обробки. Потужність двигуна становить 600 Вт, швидкість обертання - 312 об/хв.

Перевагою моделі є 2 режими роботи, автоматичний і ручний, що дає змогу виконувати як однотипне серійне нарізання, так і одиночні операції, що потребують високої точності. На сенсорній панелі управління можна запрограмувати швидкість обертання шпинделя, крок нарізання різьби, глибину різання та інші робочі параметри. Такий різьбонарізний маніпулятор може ефективно використовуватися як на великих виробництвах, так і у невеликих професійних майстернях.

Особливості різьбонарізного маніпулятора MAST M-R 16

• Радіус обробки - 1100 мм
• Діапазон різьби - М1-М16
• Поворотна на 0-90° різьбонарізна головка
• Сервопривід з високим крутним моментом
• Потужність двигуна - 600 Вт
• Швидкість обертання шпинделя - 312 об/хв
• Правий і лівий хід шпинделя, який перемикається вручну
• Ручний і автоматичний режими роботи
• Сенсорна панель управління
• Тумба-основа (опція).

Комплектація різьбонарізного маніпулятора MAST M-R 16

В комплект поставки маніпулятора входять цанги М3-М16.

Часті запитання

Більше про різьбонарізні маніпулятори читайте у відповідях на запитання.

Чим різьбонарізний маніпулятор кращий за різьбонарізний верстат?

Перевагами різьбонарізного маніпулятора є:

• Можливість нарізання різьби в будь-якій площині
• Можливість роботи з великими деталями, які складно закріпити на верстаті
• Висока точність нарізання
• Вища швидкість обробки.

Який принцип роботи різьбонарізного маніпулятора?

У різьбонарізному маніпуляторі використовується шарнірно-зчленована рука, яка дозволяє оператору легко позиціонувати різьбонарізну головку з мітчиком у будь-якій точці робочої зони.

Яким приводом оснащуються різьбонарізні маніпулятори?

Різьбонарізні маніпулятори за типом приводу поділяються на 2 основних типи - електричні та пневматичні.

Як правильно вибрати різьбонарізний маніпулятор?

Вибір різьбонарізного маніпулятора базується на таких критеріях:

• Потрібний діапазон діаметрів різьблення
• Тип матеріалу заготовок
• Розмір і геометрія деталей, що будуть оброблятися
• Обсяг робіт.

Які типи патронів використовуються в різьбонарізних маніпуляторах?

У різьбонарізних маніпуляторах використовуються спеціальні різьбонарізні патрони, зокрема:

• З компенсацією довжини (плаваючі) - дозволяють мітчику незначно переміщатися (компенсувати) по осі під час нарізання для запобігання його заклинюванню і поломкам
• Швидкозмінні - дозволяють оператору швидко і легко змінювати мітчики без використання ключів
• Фрикційні - мають регульовану запобіжну муфту для додаткового захисту мітчика від поломки.
